业务单据抛出

一、功能概述

业务单据抛出：

• 实现BPM审批流程与业务系统（如SAP）的数据同步
• 审批完成后自动将数据回传至业务系统
• 支持获取业务系统返回结果（如生成的业务单据号）

二、配置步骤

2.1 ESB输出流配置

1. 进入配置界面：

   • 打开集团流程库 → ESB输出流页签
   • 选择/创建目标输出流（示例："SAP订单输出"）

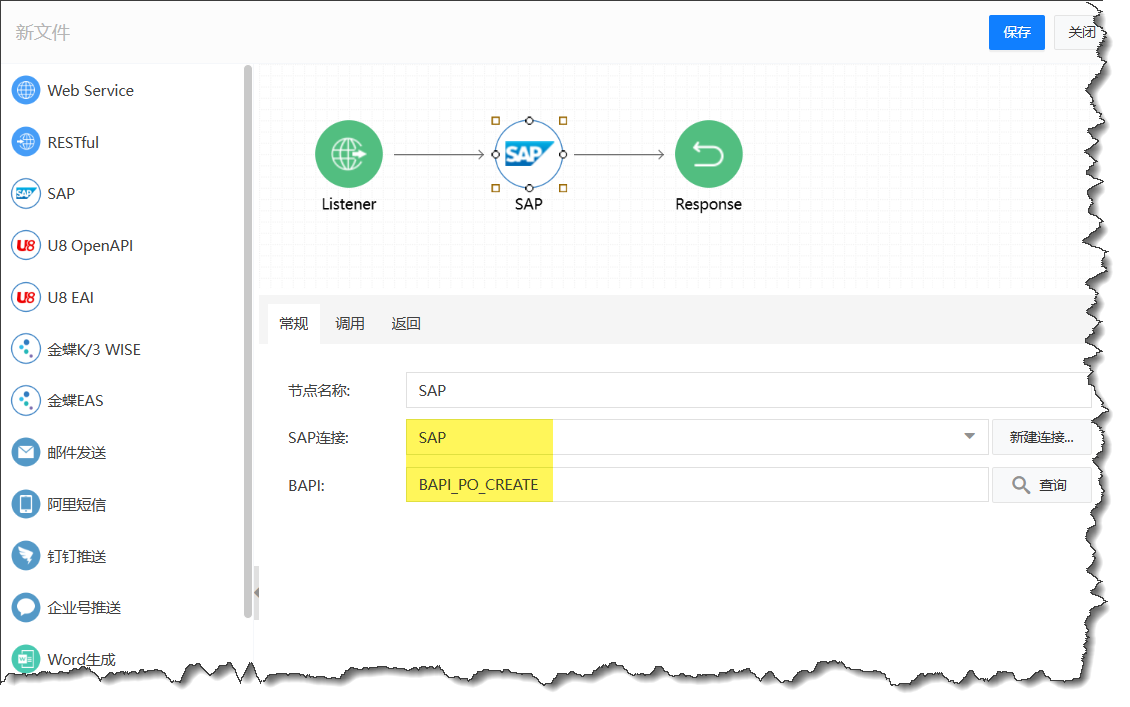

2. 基础配置：

   • 常规页签：
     • 选择SAP连接器
     • 指定目标BAPI接口

▲ 常规设置

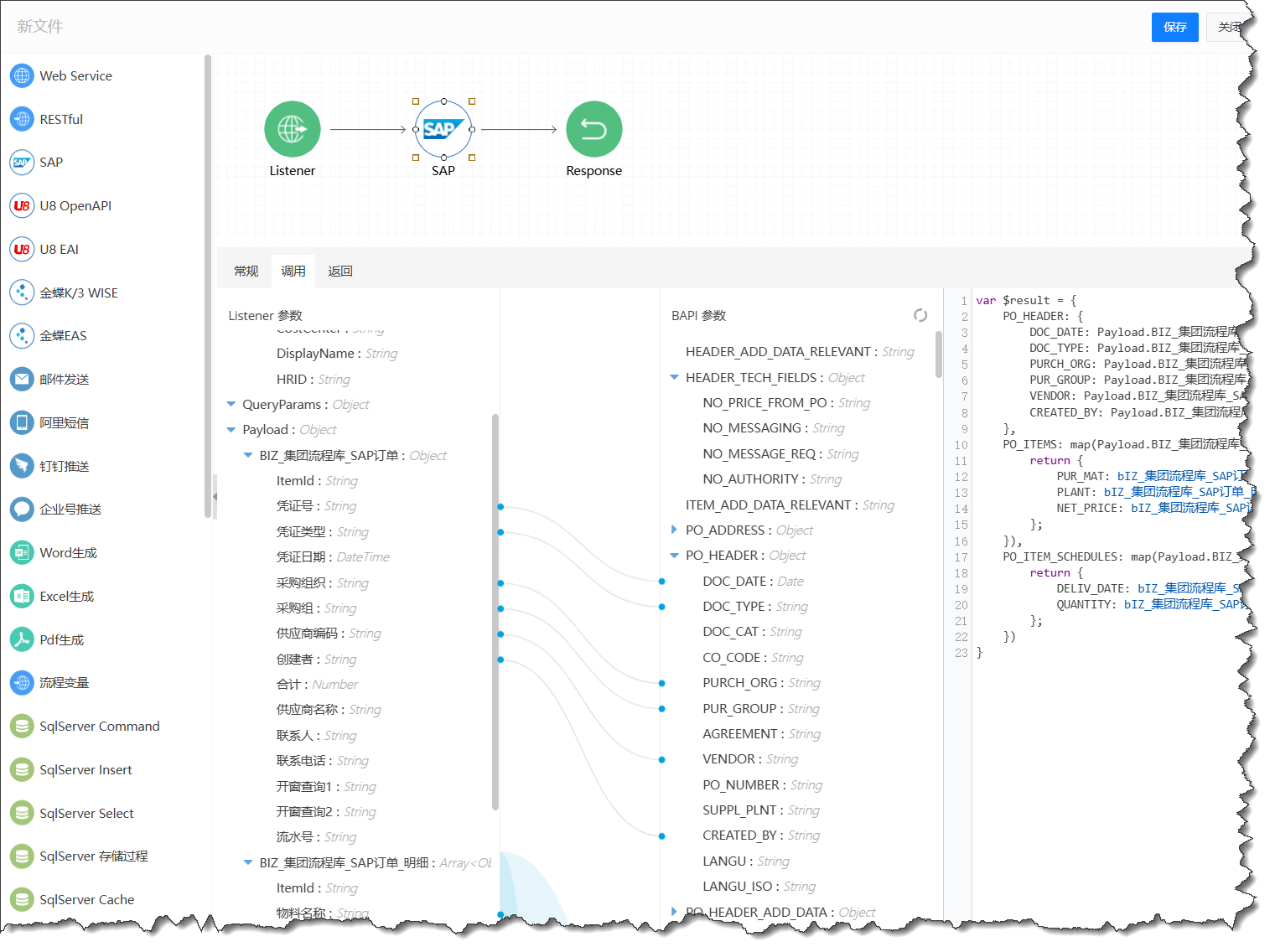

3. 参数映射：
   • 调用页签：
     • 左侧（payload参数）→ 右侧（SAP接口参数）连线映射

▲ 参数映射

• 返回页签：
  • 右侧（SAP返回字段）→ 左侧（流程变量）连线映射
  • 示例：sapOrderId存储SAP生成的订单号

▲ 返回参数配置

2.2 流程节点配置

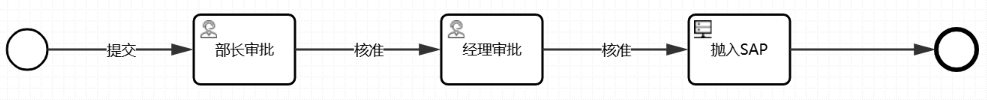

1. 添加ESB调用节点：
   • 在流程结束前插入任务节点
   • 右键节点 → 属性 → 切换节点类型为"调用ESB"

▲ 添加ESB调用节点

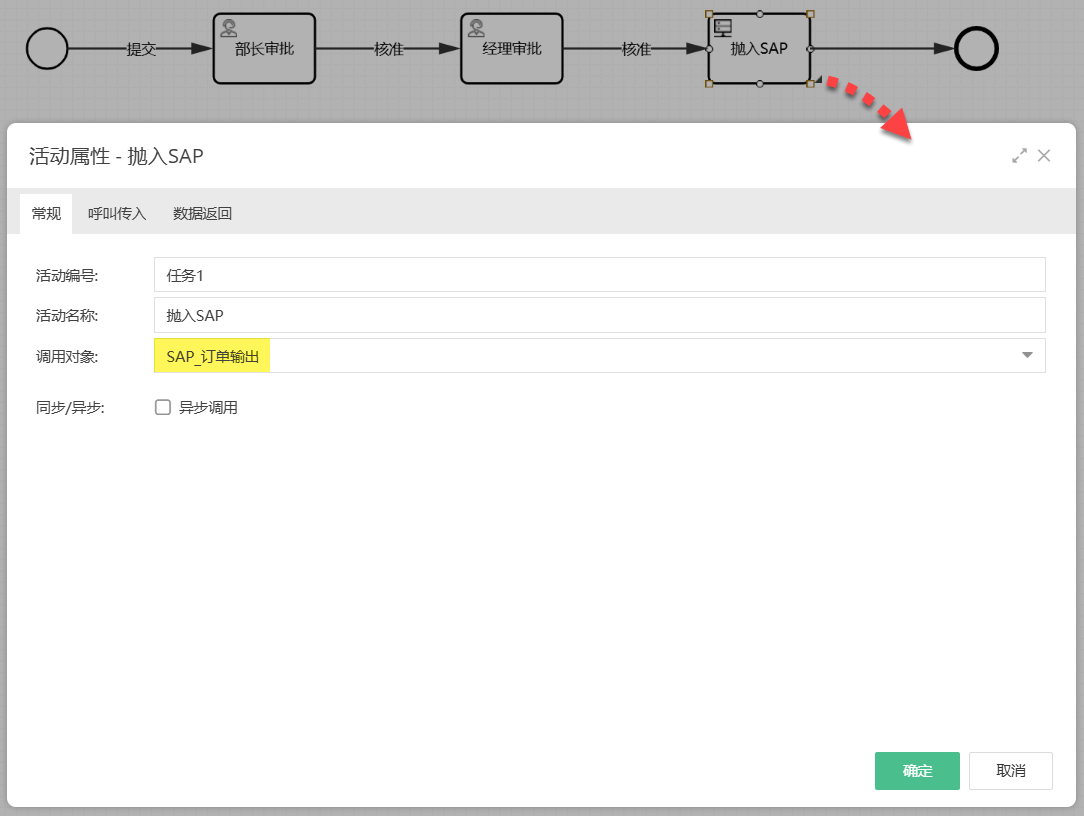

2. 绑定输出流：
   • 节点属性 → 常规 → 调用对象：
     • 选择配置好的ESB输出流（示例："SAP订单输出"）

▲ 绑定输出流

3. 数据映射：

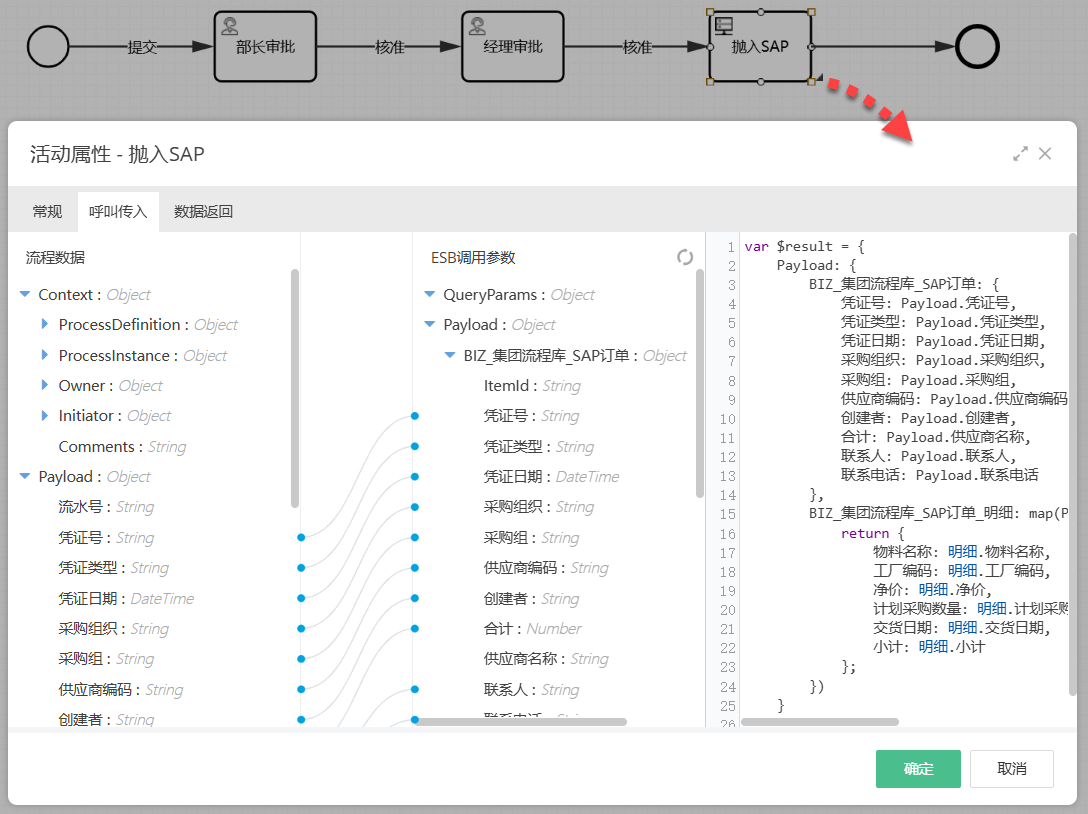

   • 呼叫传入页签：
     • 流程数据 → ESB输入参数 连线

▲ 呼叫传入页签

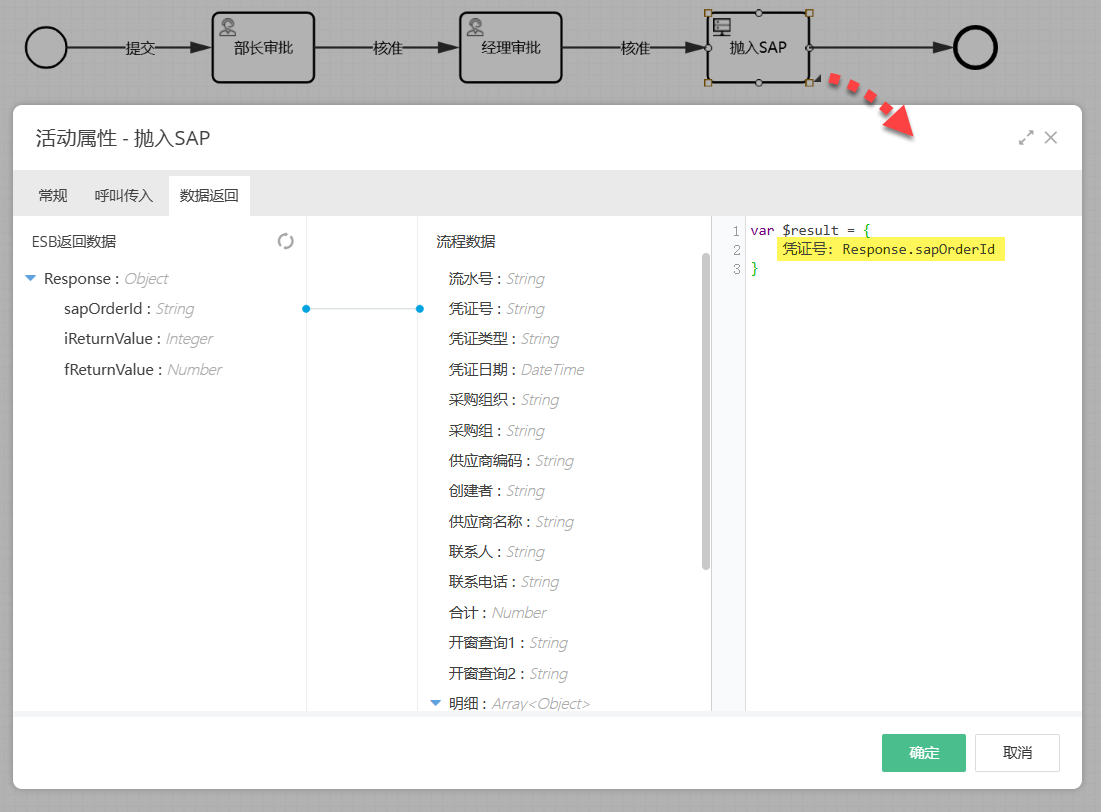

• 数据返回页签：
  • ESB返回字段 → 流程变量/表单字段 连线
  • 示例：sapOrderId回填至表单

▲ 数据返回页签

三、验证方法

1. 测试流程：

   • 发起测试订单审批流程
   • 完成审批节点

2. 验证要点：

   • 检查SAP系统是否生成新订单
   • 确认表单是否显示SAP返回的订单编号
   • 查看ESB日志确认数据传输详情

五、注意事项

1. 权限检查：

   • 确保ESB服务账号有SAP接口调用权限

2. 数据一致性：

   • 建议添加异常处理分支
   • 重要业务需配置重试机制

3. 性能建议：

   • 大批量操作建议使用异步调用
   • 生产环境建议添加超时控制

六、总结

业务单据抛出功能提供了以下价值：

1. 无缝集成：实现BPM与业务系统的深度集成
2. 自动化处理：减少人工操作，提高效率
3. 数据一致性：确保多个系统间数据一致
4. 可追溯性：完整的操作日志和审计跟踪

通过图形化配置方式，大大降低了集成复杂度，使业务人员也能参与集成配置，提高了项目实施效率和成功率。
