任务边界事件

在业务流程中，边界事件是实现异常处理和特殊流程控制的重要机制。本文将深入解析边界事件的功能特点、配置方法以及实际应用场景。

一、 边界事件基础概念

任务边界事件是指附加在任务节点边界上的事件，用于捕获特定事件并触发后续流程。当主任务执行过程中发生指定事件时：

• 中断事件：中止当前任务，从边界事件处继续执行。
• 非中断事件：保持当前任务继续执行，同时触发附加流程。

核心特点

• 附着性：必须绑定在任务或子流程边界上。
• 中断性：默认会中断当前活动（可配置为非中断）。
• 多事件支持：单个节点可配置多个边界事件。

与中间事件的区别

特性	边界事件	中间事件
位置	附着在活动边界	独立位于流程线上
触发时机	活动执行期间	流程流转到该节点时
典型用途	异常处理/超时控制	主动等待外部事件

二、 常用边界事件类型

定时边界事件

• 作用：实现比节点超时更复杂的超时处理逻辑。
• 典型场景：
  • 超时后自动转交主管审批。
  • 超时后执行多步骤处理。
• 配置方法：
  1. 将边界事件类型设为"定时边界事件"。
  2. 设置后续任务（如"主管审批"）。
  3. 配置处理人（如"提交人的主管"）。

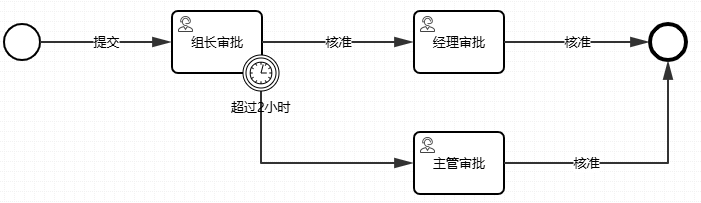

▲ 定时边界事件流程示例

• 优势：相比节点自带的超时设置，可支持更复杂的业务逻辑。
• 高级配置选项：
  • 相对时间：如2小时30分钟。
  • 绝对时间：如表单上的时间。
  • 可配置提前量：如提前30分钟。

升级边界事件

• 作用：捕获系统抛出的特定事件（如任务超时事件）。
• 系统内置事件类型：

事件名称	触发条件
SysTaskInstanceTimeout	任务实例超时
SysDecision	终审条件满足

• 典型场景：
  • 复用现有超时配置，同时增加额外处理。
  • 响应系统内置事件。
• 配置步骤：
  1. 在任务属性→超时设置中：
     • 启用"过时处理"。
     • 选择"抛出事件"类型。
  2. 将边界事件设为"升级边界事件"。
  3. 匹配事件名称（如"SysTaskInstanceTimeout"）。

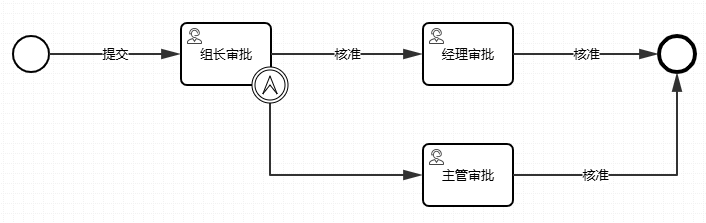

▲ 升级边界事件流程示例

三、 中断与非中断模式对比

事件类型	行为特征	典型应用场景
中断事件	1. 立即中止当前活动 2. 清除活动产生的工作项 3. 沿边界事件出口继续执行	必须中断当前处理的场景
非中断事件	1. 继续当前活动 2. 同时沿边界事件出口继续执行	1. 超时提醒但不中断审批 2. 并行记录异常日志 3. 发送预警通知

配置示例（以升级边界为例）：

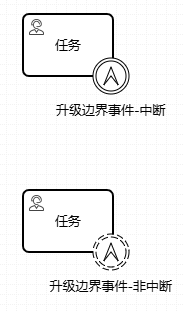

▲ 中断与非中断示例图

四、 最佳实践建议

1. 超时处理三原则：

   • 关键审批节点必须设置超时。
   • 超时处理应明确业务规则。
   • 保留超时操作审计日志。

2. 多边界事件组合：

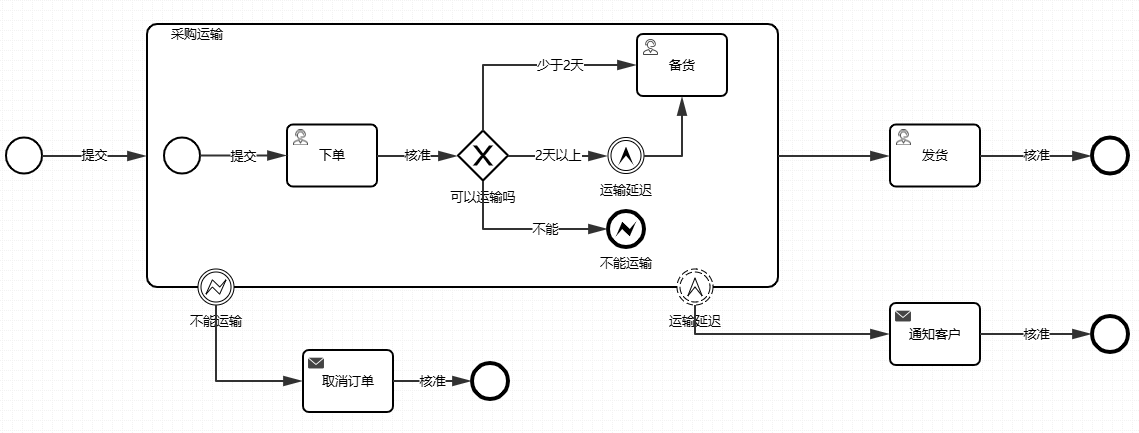

   ▲ 多边界事件组合示例图

3. 异常处理流程设计：

   • 建议为关键业务任务配置：
     • 定时边界事件（超时转派）。
     • 错误边界事件（系统异常处理）。
     • 升级边界事件（人工升级路径）。

掌握边界事件的使用可以显著提升业务流程的健壮性，建议在以下场景优先考虑使用：

• 需要严格时效控制的审批环节。
• 涉及外部系统交互的关键节点。
• 存在多种异常处理路径的复杂业务。

注：其他边界事件类型（如错误、消息等）可在特定业务场景下按需使用。
