# 概念与示例

在流程管理领域，BPMN2（Business Process Model and Notation 2.0）作为最新的流程标准，相比传统OA流程具有显著优势。本文通过三个典型场景对比分析BPMN2的核心价值。

# 1. 电商订单处理流程对比

# 1.1 传统OA流程实现方式

  • 流程触发：需开发Webhook接口，通过代码发起流程
  • 异常处理：退单需单独开发接口终止原流程并新建退单流程
  • 时间控制：只能设置单节点超时，无法控制流程段时效
  • 系统交互：需人工节点等待外部系统响应

# 1.2 BPMN2实现方式

功能点 BPMN2元素 优势体现
流程触发 信号启动事件 无需编码，直接配置信号接收
退单处理 中断边界事件 原流程自动中断并转向处理
时效控制 事务子流程+时限事件 可监控整个流程段时效
系统等待 接收任务节点 自动等待外部系统信号

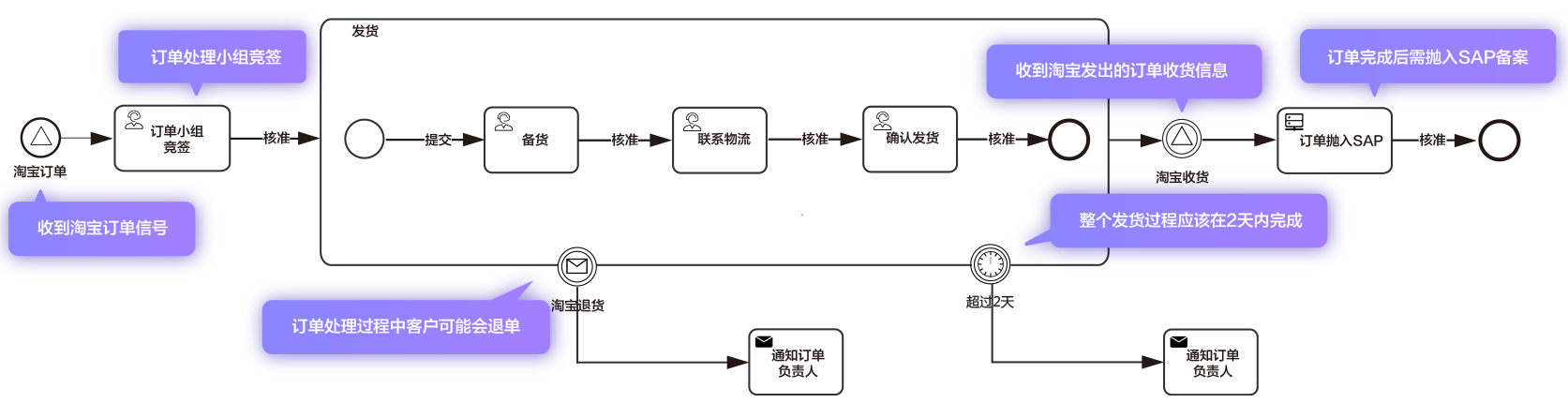

电商订单BPMN2流程图 ▲ BPMN2实现的电商订单处理流程

# 2. 库存预警流程对比

# 2.1 传统OA局限

  • 需要单独开发定时任务轮询库存
  • 预警逻辑与业务流程分离
  • 无法与采购流程自然衔接

# 2.2 BPMN2解决方案

  • 条件启动：直接定义库存阈值表达式（Convert.ToDecimal(GlobalVariables.库存)<50）
  • 自动触发：引擎实时监控条件触发
  • 流程整合：自然衔接采购审批流程

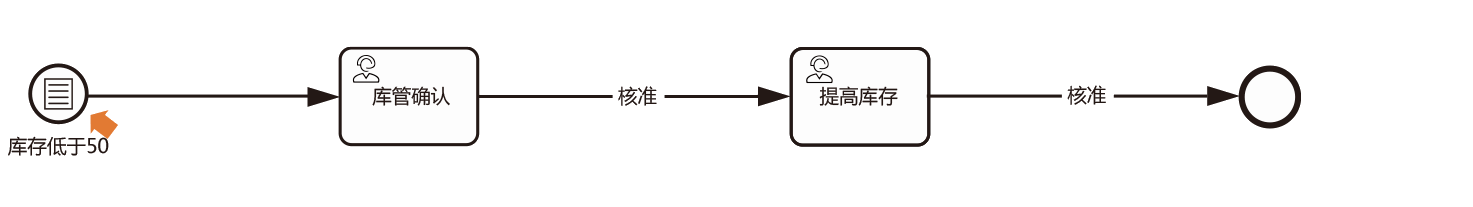

库存预警BPMN2流程图 ▲ BPMN2实现的库存预警流程

# 3. 跨系统端到端流程

# 3.1 OA流程的不足

  • 各子系统流程孤立运行
  • 缺乏全局流程视图
  • 需人工传递业务上下文

# 3.2 BPMN2实现方案

  1. 主流程编排：使用调用活动（Call Activity）集成各子系统流程
  2. 异步通信：通过消息事件实现系统间通信
  3. 状态监控：全局流程实例跟踪所有子系统状态

跨系统端到端BPMN2流程图 ▲ BPMN2实现的跨系统端到端流程

# 4. BPMN2的核心优势总结

维度 OA流程 BPMN2流程
描述能力 人工审批场景为主 完整覆盖人工/系统/混合流程
集成能力 需大量编码对接 原生支持系统间消息通信
异常处理 需新建流程实例 支持中断/补偿/升级等事件机制
流程监控 单实例视角 端到端全局流程跟踪
变更成本 修改需调整代码 可视化配置，业务人员可参与

# 5. 企业升级建议

  1. 分阶段迁移：

    • 先在新业务场景采用BPMN2
    • 逐步改造核心业务流程

  2. 能力建设：

    • 培养BPMN2建模专家
    • 建立流程资产库

  3. 技术配套：

    • 选择支持BPMN2标准的引擎
    • 构建企业服务总线(ESB)

"BPMN2不是简单的流程图标准，而是业务流程的工程蓝图。" —— Bruce Silver, BPMN权威专家

通过采用BPMN2标准，企业可以构建更灵活、更健壮的业务流程管理体系，真正实现业务流程的数字化治理。
