# 中间等待
在业务流程执行过程中，等待机制是处理异步操作和协调多任务的关键功能。本文将详细介绍BPMN2中三种常见的等待事件类型及其应用场景。
# 1. 信号等待事件（Signal Intermediate Event）
# 应用场景
- 电商订单等待用户签收
- 物流运输等待到达通知
- 服务请求等待第三方系统回调
# 配置步骤
- 在流程中添加中间事件节点
- 设置为信号中间捕获事件
- 配置信号名称和信号key（如用户签收和订单ID）

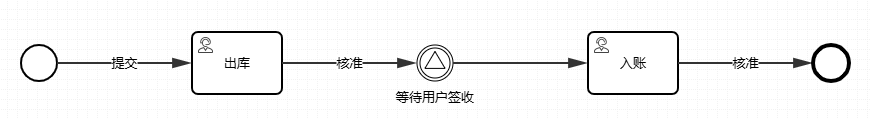

▲ 信号等待事件流程示例
# 触发机制
当系统收到匹配信号时继续流程。
控制台命令触发：
signal 用户签收 -key ORDER123
# 2. 定时等待事件（Timer Intermediate Event）
# 应用场景
- 合同到期前提醒
- 定期报告生成
- 时效性业务预警（如船运前提醒）
# 配置方法
- 添加定时中间捕获事件
- 设置触发时间（支持绝对时间和相对时间）
- 可配置提前量（如提前30分钟）
▲ 定时等待事件流程示例
# 3. 消息等待事件（Message Intermediate Event）
# 典型应用
- 并行审批中的条件依赖
- 跨系统流程协同
- 审批链动态调整
# 配置方法
- 在分流网关后面拖3个节点，分别是：部长审批、总监审批、财务审批并行审批
- 在财务审批后添加中间事件节点，设置为消息中间抛出时间
- 配置消息名称（如财务已批） 4.在总监审批前添加中间事件节点，设为消息中间捕获事件

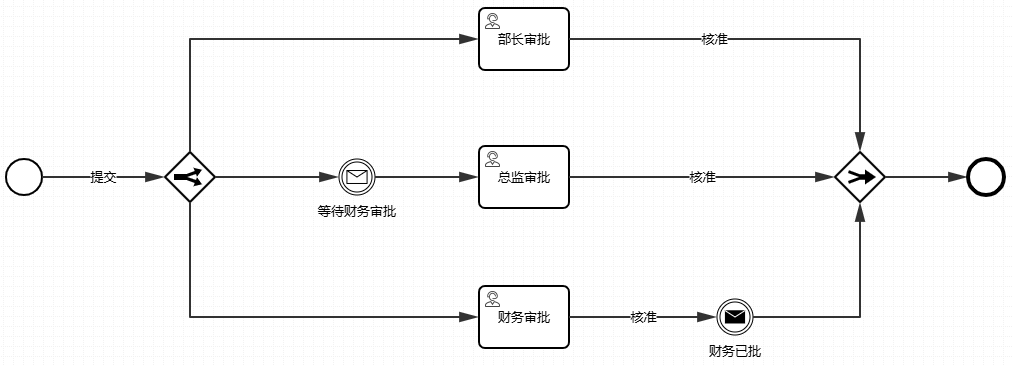

▲ 消息等待事件流程示例
# 4. 等待事件对比表
| 类型 | 触发条件 | 数据传递 | 适用场景 |
|---|---|---|---|
| 信号等待 | 外部系统发信号 | 支持 | 用户操作/系统事件触发 |
| 定时等待 | 到达指定时间 | 不支持 | 时效性任务 |
| 消息等待 | 接收特定消息 | 支持 | 流程间协调/审批依赖 |
# 5. 最佳实践建议
- 关键业务等待应设置超时机制：
- 消息等待应使用业务主键作为消息key：
- 复杂等待场景可结合事件子流程实现更精细的控制
掌握这些等待事件的使用方法，可以构建出更健壮、更灵活的业务流程，有效处理现实业务中的各种异步和协同场景。
