集成节点

集成节点数据结构概述

• 所有基础节点的输入/输出配置方式一致
• 数据流向：
  • 调用时：ESB输入 → 集成节点参数
  • 返回时：集成节点返回 → ESB输出
• 数据结构支持情况：
  • 自动生成：SAP/SQL等标准节点
  • 需手动配置：RESTful WebAPI等接口

RESTful接口手动配置数据结构

以K3WISE物料列表为例

1. 基础配置

   • 新建ESB数据源
   • 拖入RESTful集成组件
   • 配置连接：K3
   • 请求类型：POST
   • 服务路径：Material/GetList

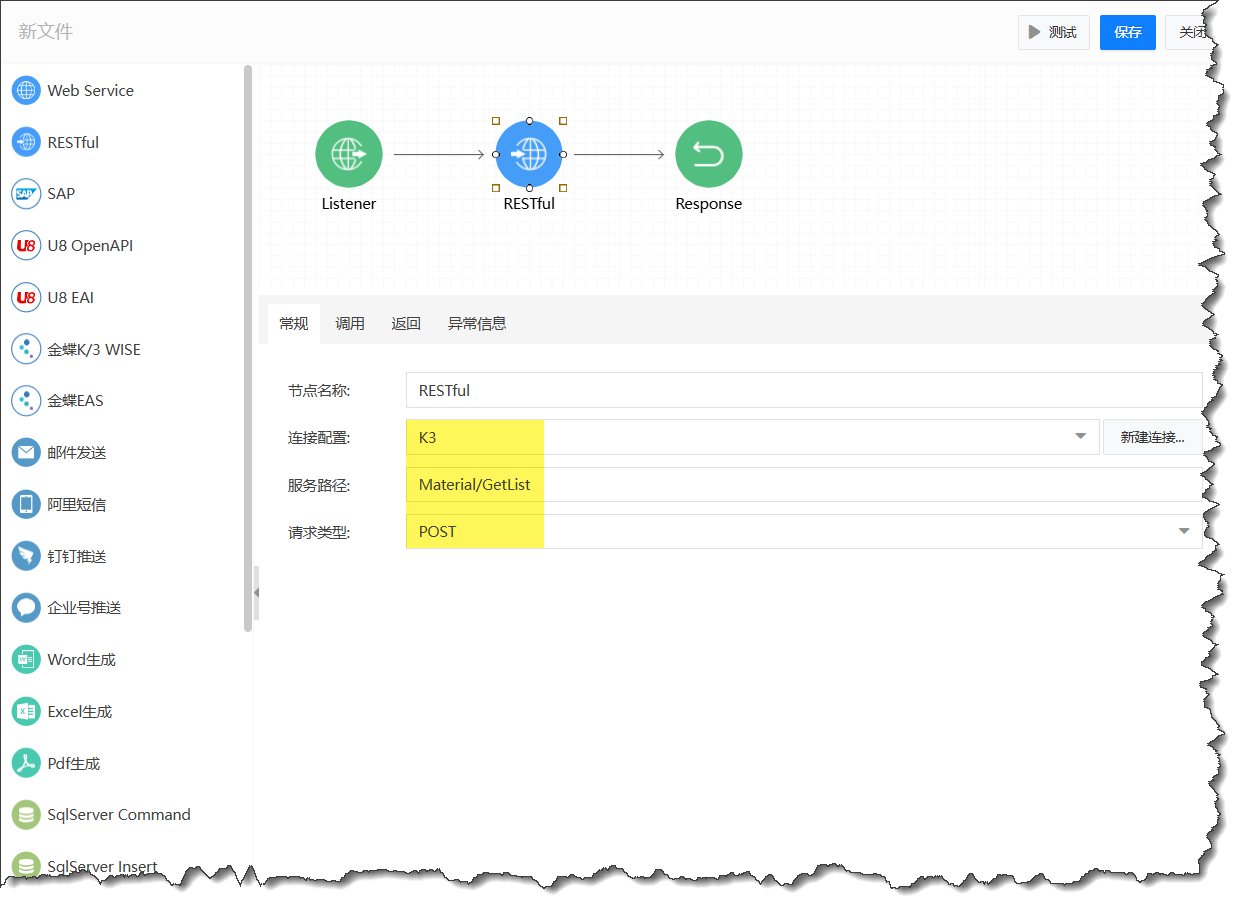

▲ 基础配置

2. 导入架构方法
   • 调用参数配置：
     1. 切换到"调用"页签
     2. 点击Payload区域的"导入"按钮
     3. 选择"JSON示例"类型
     4. 粘贴API文档中的请求示例

     {
       "Data": {
          "Top": "100",
          "PageSize": "10",
          "PageIndex": "1",
          "Filter": "FNumber like '%003%' ",
          "OrderBy": "FNumber asc",
          "Fields": "FNumber,FName"
       }
     }


     5. 点击"生成架构" → "保存"

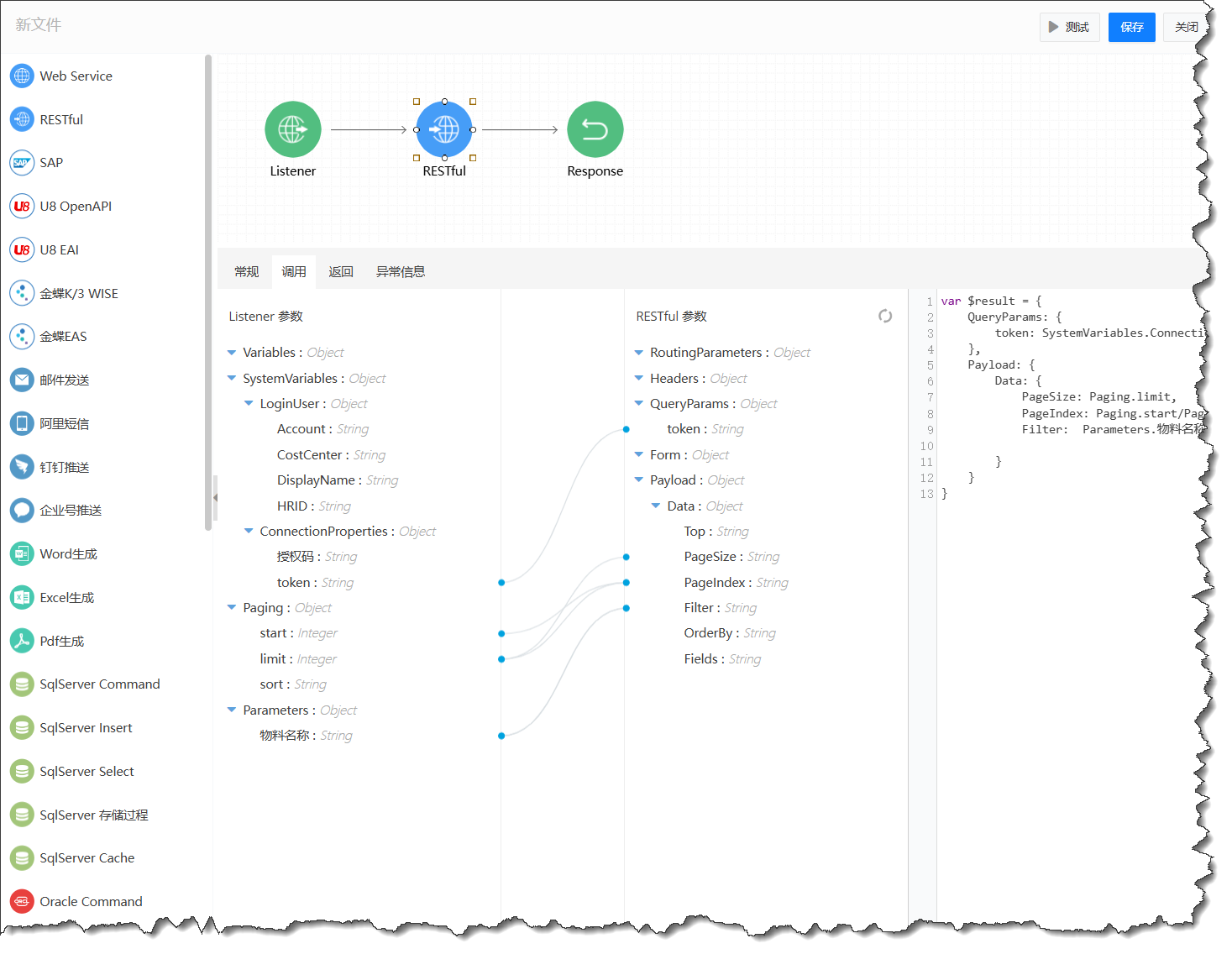

▲ 调用参数配置

• 返回参数配置：
  1. 切换到"返回"页签
  2. 右键Response选择"导入"
  3. 粘贴API文档中的响应示例

    {
      "StatusCode": 200,
      "Message": "Success",
      "Data": {
        "ROWCOUNT": 0,
        "PAGESIZE": 10,
        "PAGEINDEX": 1,
        "DATA": null
      }
    }


  4. 生成架构后保存

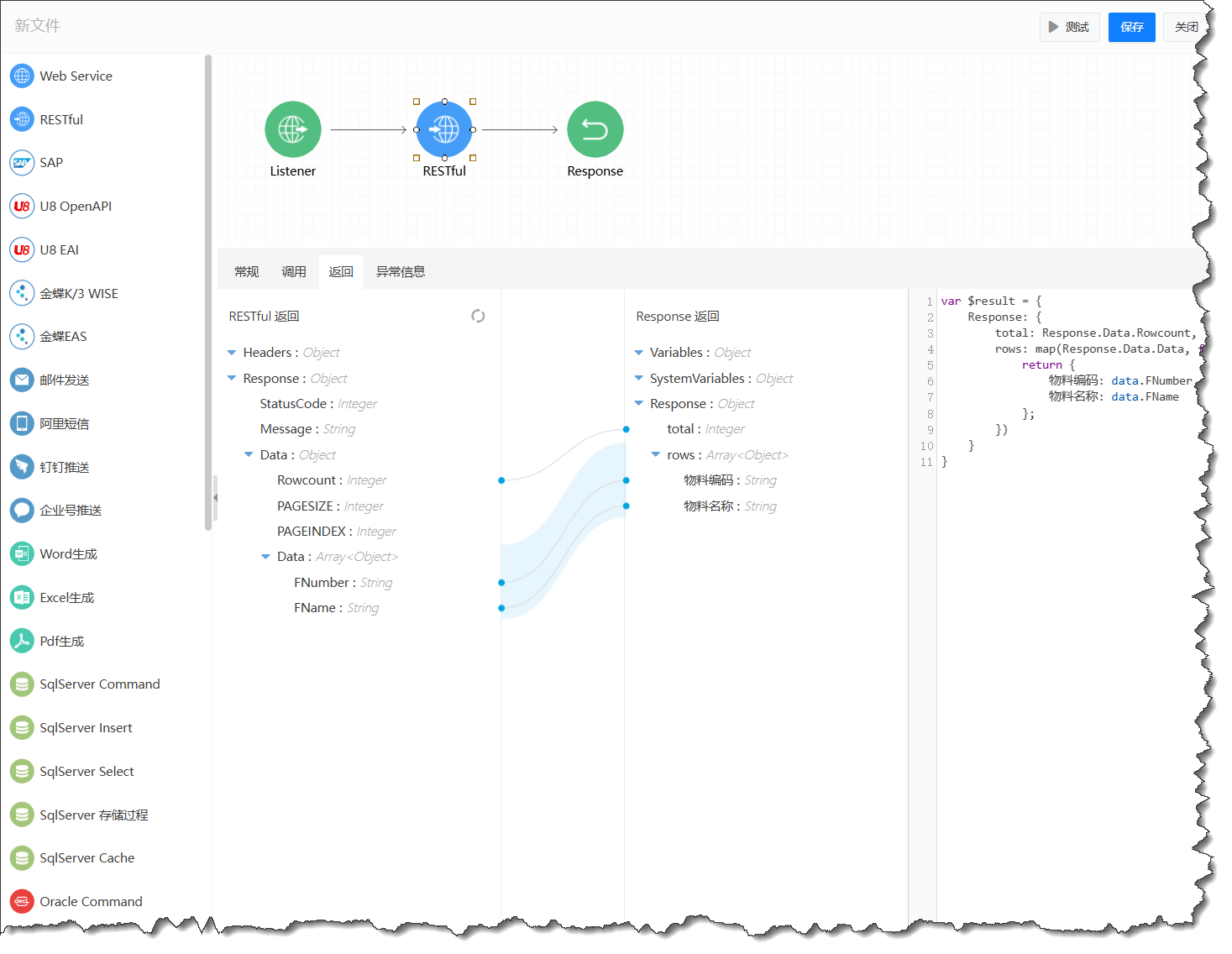

▲ 返回参数配置

3. 手动编辑方法
   • 右键点击Response选择"编辑"
   • 添加字段（支持类型：string/number/boolean等）
   • 数组配置：勾选"数组"选项将转换为：

     Array<Object> 或 Array<String>


   • 规范说明：采用JSON Schema标准

数据映射机制详解

1. 映射本质

   • 实际生效的是右侧JS代码
   • 连线工具仅自动生成简单映射代码

2. 示例解析

    // 实际生效的映射逻辑（示例）
    var $result = {
	    Response: {
		    total: Response.Data.ROWCOUNT,
		    rows: map(Response.Data.DATA, function (dATA, indexOfDATA) {
			    return {
				    供应商编码: dATA.FNumber,
				    供应商名称: dATA.FName
			    };
		    })
	    }
     }

// BU节点返回映射示例
//功能：判断结果集非空时取首条记录的bu字段
bu: Result.rows.length ? Result.rows[0].bu : null

3. 无连线情况
   • 仍可通过JS代码实现数据传递
   • 复杂逻辑时连线可能不显示但代码仍有效

高级数据转换技巧

1. JS代码优势

   • 支持数据格式转换（如日期→字符串）
   • 可处理复杂业务逻辑
   • 支持函数式编程

2. 扩展能力

   • 自定义JS函数：
     • 节点内定义：当前映射可用
     • 系统级定义：全局可用（路径：系统扩展→增加ESB映射函数）

3. 典型应用场景

   // 示例：K3日期转换
    Fdate1: $Ymd(明细.交货日期)


注意事项

1. JSON Schema规范参考：https://json-schema.org/
2. 复杂映射建议先进行数据预览
3. 系统预置函数列表可在帮助文档查询
