# ESB数据源输入、输出

# 一、 ESB基础概念

  • ESB本质：通过配置方式实现的数据服务函数。
  • 核心要素：
    • 输入参数（请求格式）。
    • 输出结构（响应格式）。
    • 内部变量（中间运算结果）。

# 二、 环境说明

# 演示数据库

  • 数据库名称：DemoData。
  • 访问权限：云上公开数据库，所有用户均可连接使用。
  • 设计目的：
    • 提供标准化的演示环境。
    • 替代企业级SAP系统进行教学演示。
    • 确保所有学习者都能复现示例。

# 已预置的主要数据表

-- 供应商表（演示过滤查询），DemoData数据库中的表
SELECT * FROM idemo_vendor;

-- 组织用户表（演示变量传递），BPM系统数据库中的表
SELECT account, office FROM bpm_org_user;

# 三、 输入结构

# 1. 访问路径

  1. 新建ESB数据源 → 选中Listener节点 → 查看"请求格式"。

# 2. 结构组成

{
  "Paging": {
    // 分页查询固定参数（不可编辑）
  },
  "Parameters": {
    // 自定义业务参数（可编辑）
  }
}

# 3. 参数配置示例

  • 删除默认column3。
  • 重命名：
    • column1 → "供应商所属大区"。
    • column2 → "关键字查询"。

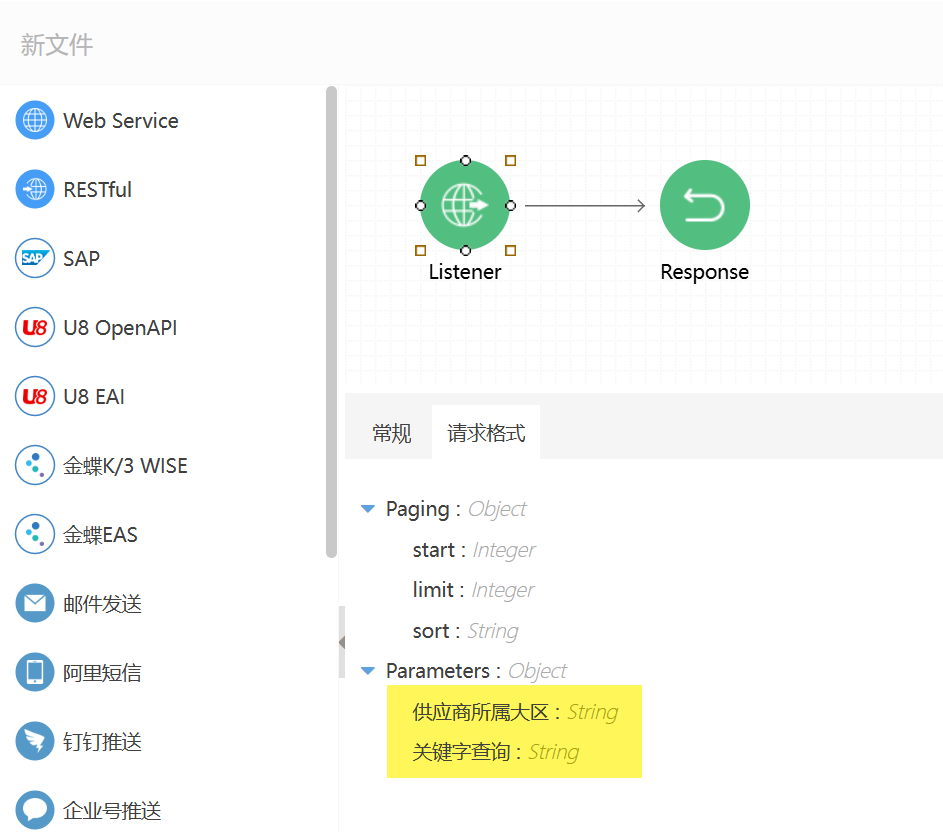

Listener请求参数配置示例 ▲ Listener请求参数配置示例

# 四、 输出结构

# 1. 访问路径

选中Response节点 → 切换到"返回"页签。

# 2. 默认结构

{
  "total": 0,  // 符合条件的数据总行数
  "rows": [
    {
      "column1": "",
      "column2": "",
      "column3": ""
    }
  ]
}

# 3. 配置示例

{
  "rows": [
    {
      "供应商编号": "",
      "企业名称": "",
      "联系人": "",
      "所属大区": ""
    }
  ]
}

Response返回参数配置示例 ▲ Response返回参数配置示例

# 五、 数据传递机制

# 1. 节点连接原理

[ESB输入参数] → [集成节点参数] → [节点返回数据] → [ESB输出结构]

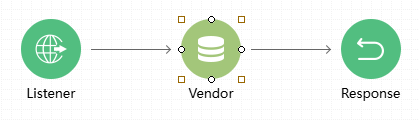

单节点示例图 ▲ 单节点示例图

# 2. SQL节点示例

-- 带参数查询示例
SELECT * FROM idemo_vendor
WHERE (bu=@bu OR @bu IS NULL)
AND (@keyword IS NULL
     OR name LIKE N'%' + @keyword + '%'
     OR contact LIKE N'%' + @keyword + '%')

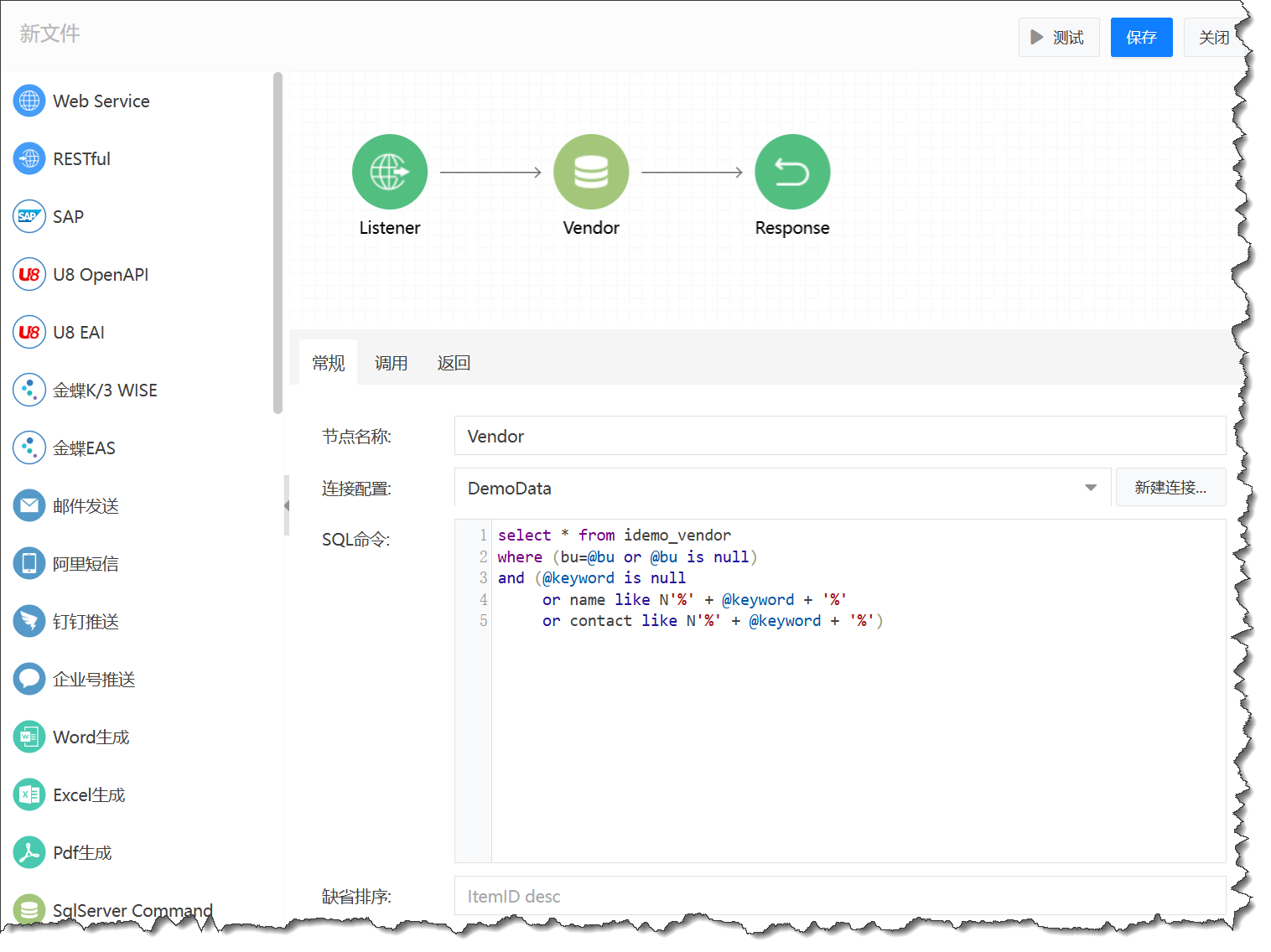

SQL节点示例 ▲ SQL节点示例

# 3. 参数映射

ESB输入参数 SQL参数
供应商所属大区 @bu
关键字查询 @keyword

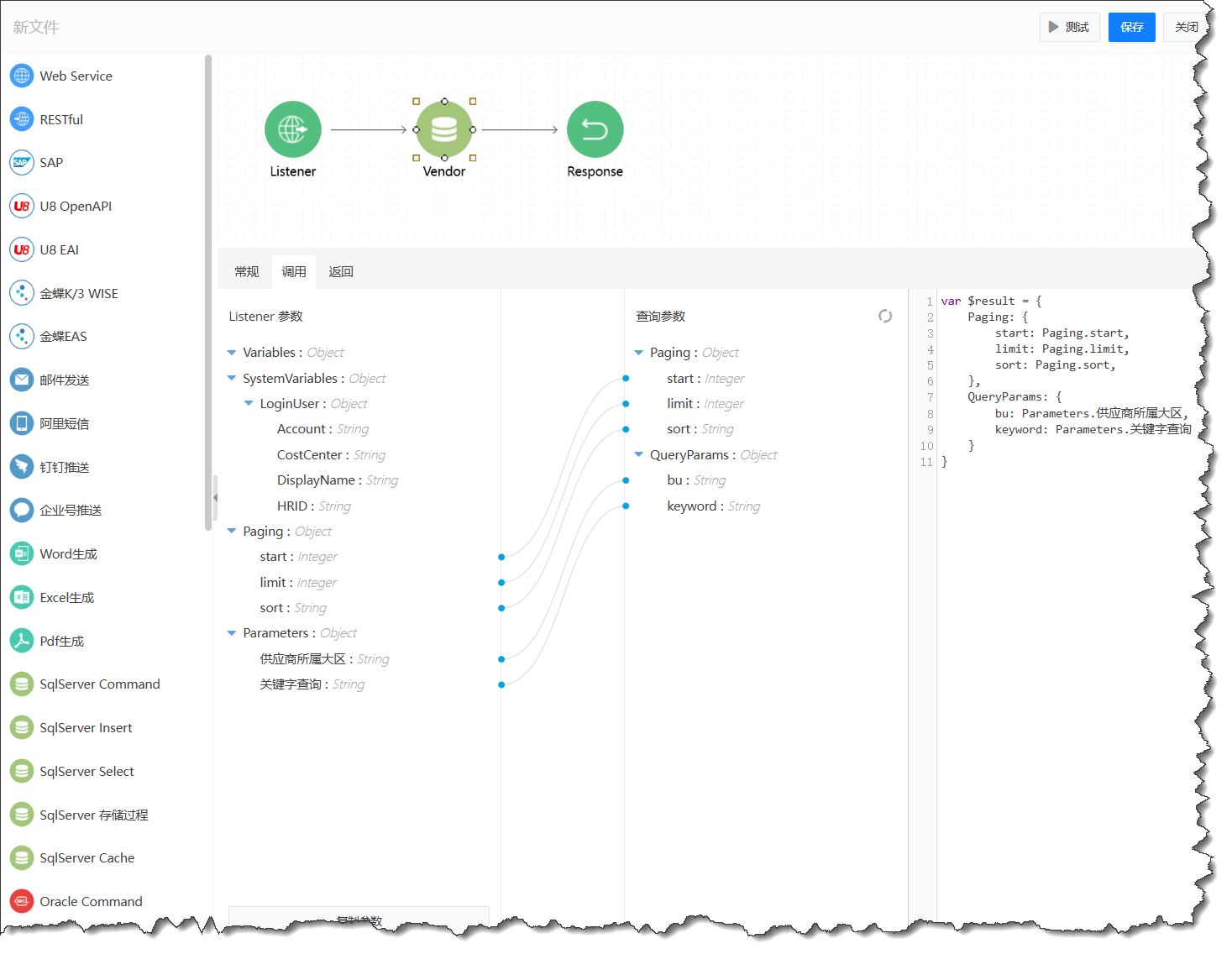

参数映射 ▲ 参数映射

# 六、 变量系统

# 1. 变量类型

类型 说明
Variables 用户自定义的中间变量
SystemVariables 系统预置变量（不可修改）

# 2. 多节点协作示例

场景：通过账号查询所属大区，再用大区过滤供应商。

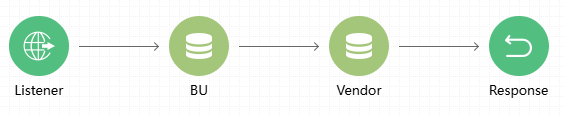

多节点协作示例图 ▲ 多节点协作示例图

  • 第一步节点（查询大区）：
    SELECT office AS bu FROM bpm_org_user
WHERE account=@account

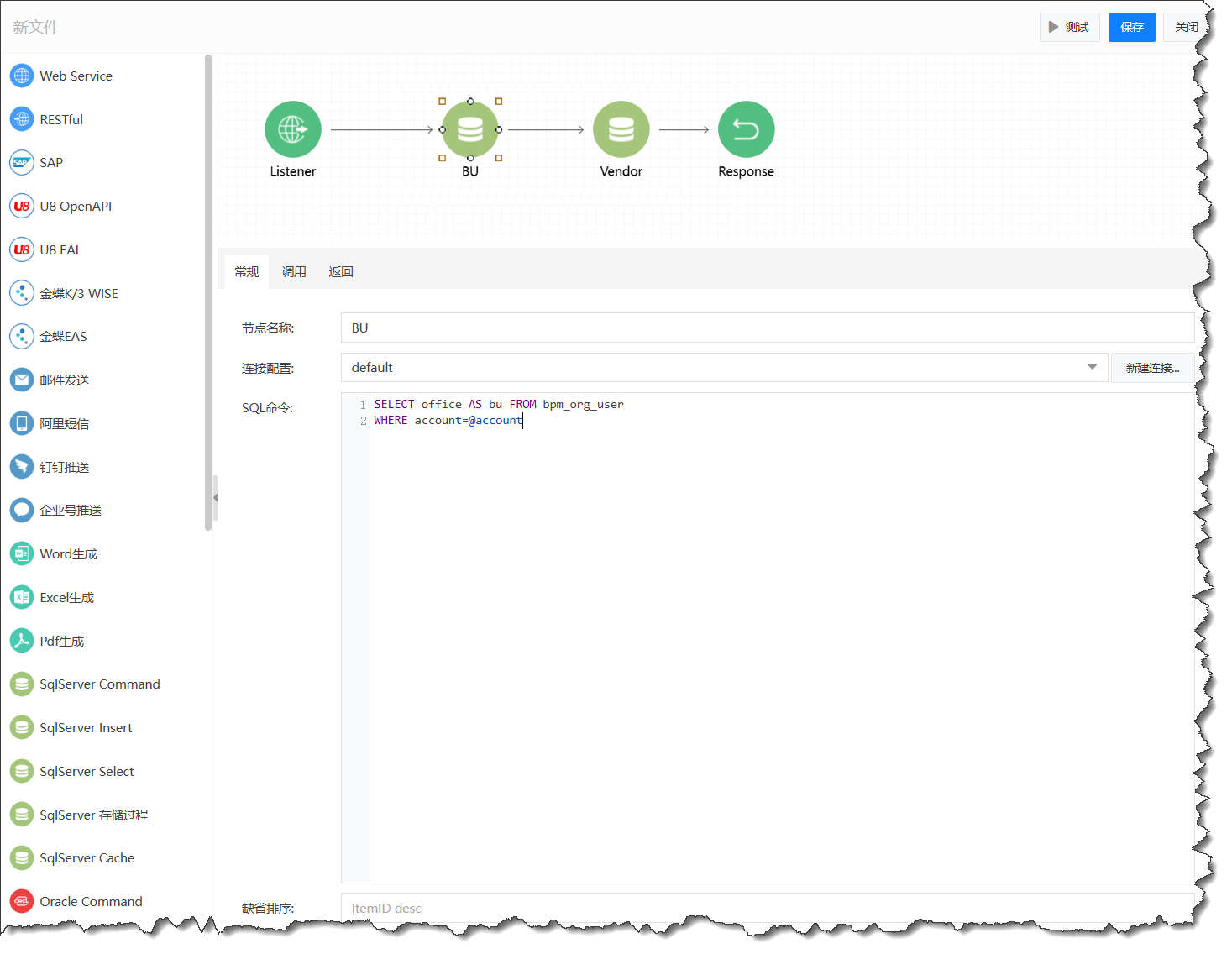

根据账号查询大区 ▲ 根据账号查询大区

-   连接：`Result.rows.bu` → `Variables.bu`。

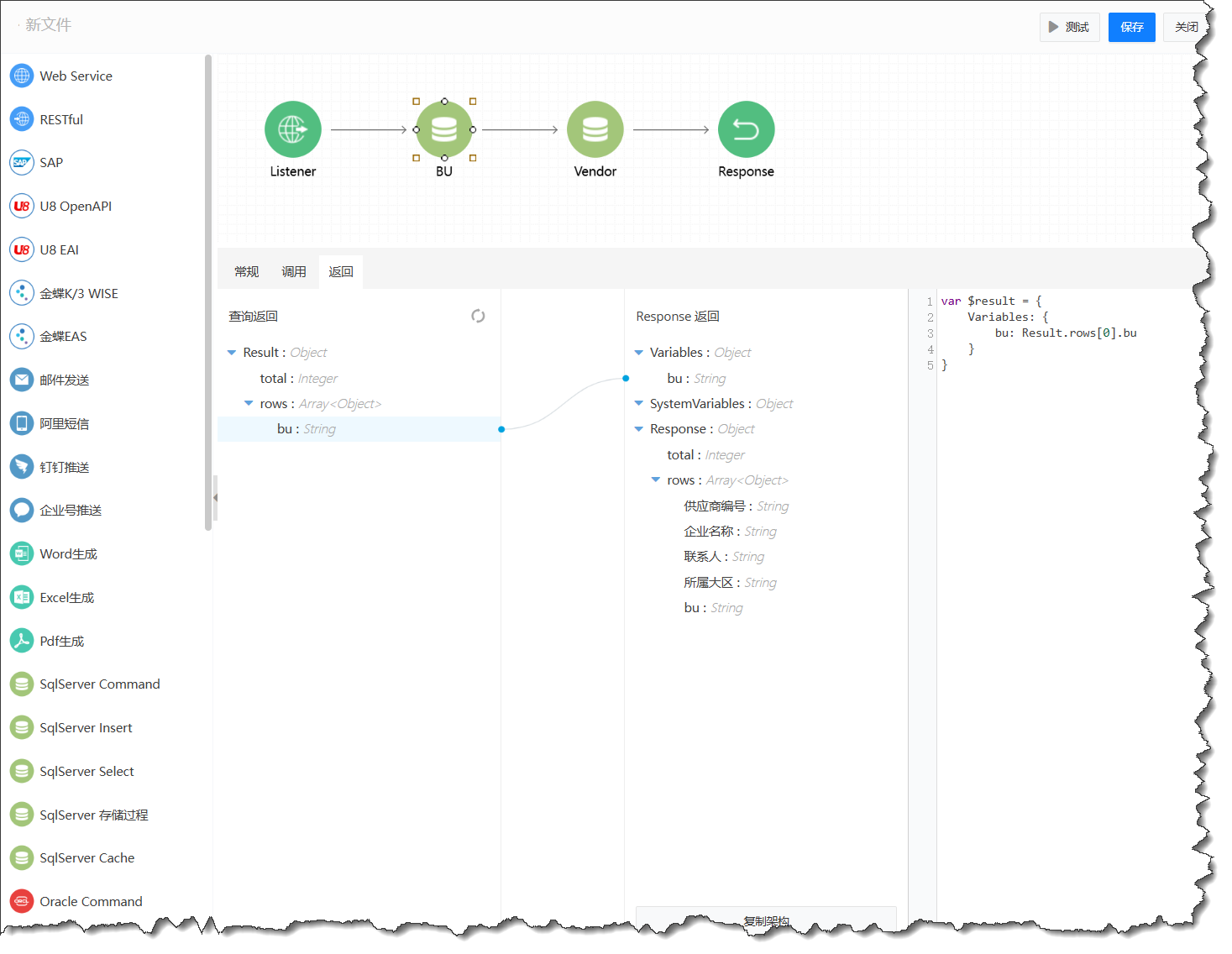

把查询到的大区存储到变量bu中 ▲ 把查询到的大区存储到变量bu中

  • 第二步节点（查询供应商）：
    • 使用变量：Variables.bu → SQL参数@bu。

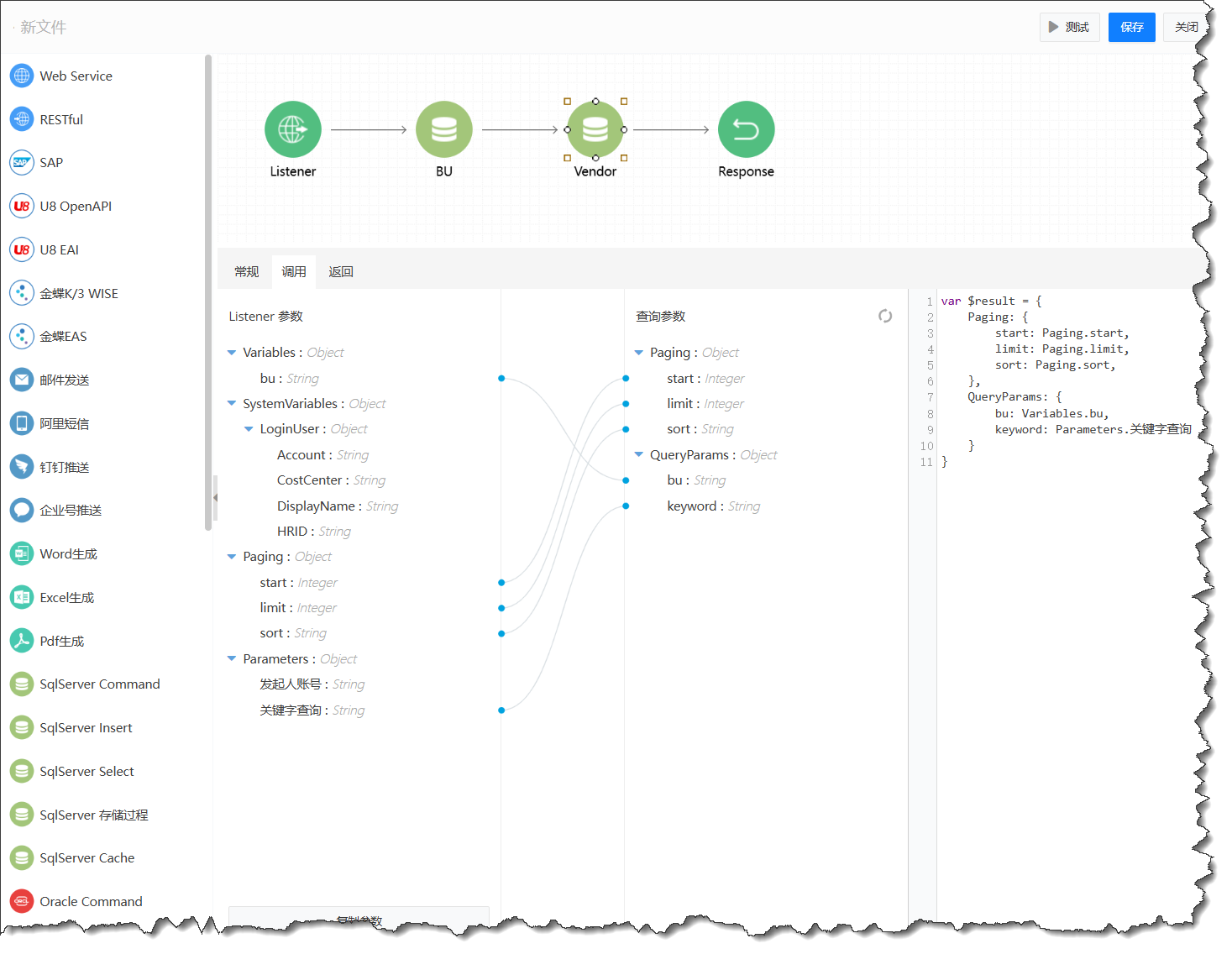

把变量bu连接SQL参数bu ▲ 把变量bu连接SQL参数bu

# 3. 变量赋值语法

// 处理空结果情况
Result.rows.length ? Result.rows[0].bu : null

处理空结果情况 ▲ 处理空结果情况

# 七、 系统变量说明

  • 位置：SystemVariables对象下。
  • 特点：
    • 系统自动生成。
    • 不可编辑/删除。
    • 包含运行时环境信息。

# 八、 测试验证

  1. 输入账号 → 自动查询对应大区 → 过滤供应商。
  2. 修改账号所属大区后：
    • 华东区 → 只显示华东供应商。
    • 华北区 → 只显示华北供应商。

# 九、 最佳实践

  1. 单节点流程：直接使用输入输出映射。
  2. 多节点流程：使用Variables传递中间结果。
  3. 系统参数：通过SystemVariables获取。
  4. 分页处理：使用固定Paging结构。
