# 条件流转

在流程设计中，条件流转是一种常见的需求，用于根据特定条件决定流程的走向。条件流转的实现方式主要有两种：基于条件网关的条件流转和基于自动节点的条件流转。本文将详细介绍这两种方法及其适用场景。

# 一、基于条件网关的条件流转

# 1. 条件网关的特点

特点：条件网关只会执行 第一条满足条件的路径。
适用场景：适用于需要根据条件选择唯一路径的场景。

# 2. 实现步骤

# 2.1 添加条件网关

在流程设计器中，拖拽一个 条件网关 到画布中。
在条件网关后面添加多个平行审批节点（例如总经理、经理、部长）。
将条件网关与这些节点连接起来。

▲ 添加条件网关

# 2.2 设置条件

在每条连接线上设置条件：
- 总经理：总金额 ≥ 10 万（Convert.ToDecimal(FormRootRow["总金额"])>=100000）。
- 经理：总金额 ≥ 1 万且小于10万（Convert.ToDecimal(FormRootRow["总金额"])>=10000&&Convert.ToDecimal(FormRootRow["总金额"])<100000）。
- 部长：不设条件，并设为缺省路径。

▲ 设置条件

保存流程。

# 2.3 验证执行逻辑：

当总金额为100万时：满足≥10万条件，走总经理审批路径
当总金额为5万时：不满足≥10万但满足≥1万且<10万，走经理审批路径
当总金额为0.5万时：不满足前两个条件，自动走缺省的部长审批路径

# 2.4 处理有缝隙的条件

如果条件存在重叠（例如总金额 ≥ 10 万和总金额 ≥ 1 万），需要设置连接线的顺序。
条件设置：
- 总经理：总金额 ≥ 10 万（Convert.ToDecimal(FormRootRow["总金额"])>=100000）。
- 经理：总金额 ≥ 1 万（Convert.ToDecimal(FormRootRow["总金额"])>=10000）。
- 部长：不设条件。
打开条件网关属性，进入 连接弧 页签，调整连接线的顺序：

▲ 处理有缝隙的条件

先计算总金额 ≥ 10 万的条件。
再计算总金额 ≥ 1 万的条件。
验证执行逻辑：
- 如果总金额为 100 万，系统会先判断是否 ≥ 10 万，满足则走总经理路径。
- 如果总金额为 5 万，系统会判断是否 ≥ 1 万，满足则走经理路径。
- 如果总金额为 0.5 万，系统会走部长路径。
这样，即使条件有重叠，系统也会优先执行第一条满足条件的路径。

# 二、基于自动节点的条件流转

# 1.自动节点的特点

特点：自动节点后面的连接线可以设置条件，所有满足条件的路径都会执行。
适用场景：适用于需要根据条件执行多条路径的场景。

# 2. 实现步骤

# 2.1 添加自动节点

在流程设计器中，拖拽一个 分流网关 和一个 合流网关 到画布中。
在分流网关和合流网关之间添加多个并行节点（例如技术部、品控部、销售部）。
将分流网关与这些节点连接起来。

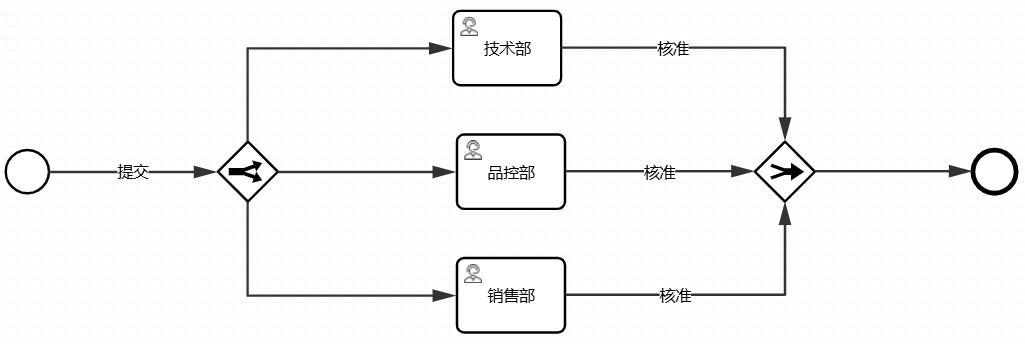

▲ 添加自动节点

# 2.2 设置条件

在每条连接线上设置条件：
- 技术部（风险系数 > 0.8）：Convert.ToDecimal(FormRootRow["风险系数"])>=0.8。
- 品控部：（风险系数 > 0.6）：Convert.ToDecimal(FormRootRow["风险系数"])>=0.6。
- 销售部：不设条件（默认执行）。

▲ 添加条件网关

保存流程。

# 2.3 验证执行逻辑

如果风险系数为 0.9，系统会执行技术部、品控部和销售部。
如果风险系数为 0.7，系统会执行品控部和销售部。
如果风险系数为 0.5，系统只会执行销售部。

# 三、条件流转的总结

类型	特点	适用场景
条件网关	只会执行第一条满足条件的路径	需要根据条件选择唯一路径的场景
自动节点	所有满足条件的路径都会执行	需要根据条件执行多条路径的场景

# 四、注意事项

条件网关的顺序：
- 如果条件有重叠，需要设置连接线的顺序，确保系统优先执行更严格的条件。
自动节点的默认路径：
- 不设条件的连接线会默认执行，适用于作为缺省路径。
人工审批节点的条件流转：
- 人工审批节点的连出线上不能直接设置条件，如果需要条件流转，可以在后面添加条件网关。

# 五、总结

条件网关：适用于需要根据条件选择唯一路径的场景，特点是只执行第一条满足条件的路径。
自动节点：适用于需要根据条件执行多条路径的场景，特点是所有满足条件的路径都会执行。
条件设置：根据业务需求设置条件，确保流程的正确执行。

通过熟练掌握这两种条件流转方法，可以灵活设计流程，满足复杂的业务需求。
