# 分流合流

在流程设计中，平行签核是一种常见的需求，允许多个审批节点并行执行。平行签核的实现方式包括会签、或签和条件流转。本文将详细介绍这些方法及其实现步骤。

# 一、 平行签核的基本概念

# 1.1 会签

  • 特点：所有并行路径的审批节点都需要完成审批后，流程才会继续。
  • 适用场景：需要多个部门或角色同时审批的场景。

# 1.2 或签

  • 特点：只要有一条并行路径的审批节点完成审批，流程就会继续。
  • 适用场景：只需要一个部门或角色审批即可继续流程的场景。

# 1.3 条件流转

  • 特点：根据条件决定是否执行某条并行路径。
  • 适用场景：某些情况下需要特定部门或角色审批的场景。

# 二、 实现平行签核的步骤

# 2.1 添加分流网关和合流网关

  1. 在流程设计器中，拖拽一个 分流网关 和一个 合流网关 到画布中。
  2. 在分流网关和合流网关之间添加多个并行节点（例如技术、品控、采购）。
  3. 将分流网关与这些节点连接起来，再将节点与合流网关连接起来。

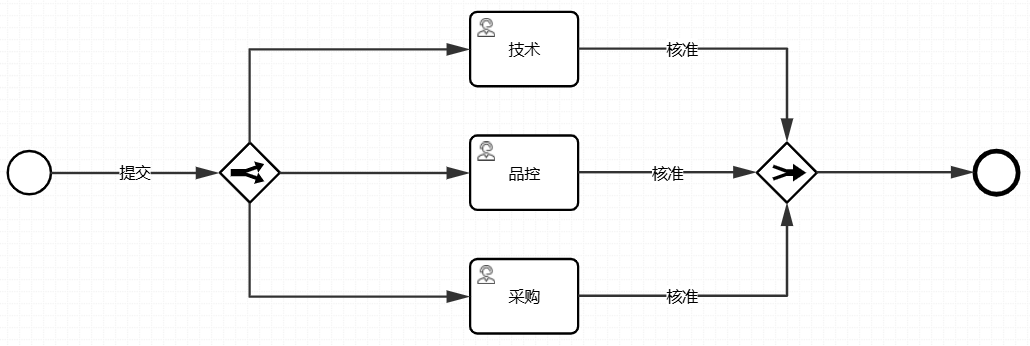

添加分流网关和合流网关 ▲ 添加分流网关和合流网关

# 2.2 设置会签

  • 默认行为：所有并行路径的审批节点都需要完成审批后，流程才会继续。
  • 无需额外设置。

# 2.3 设置或签

  1. 打开 合流网关 的属性，进入 规则 页签。
  2. 在合流规则中输入代码： return true;

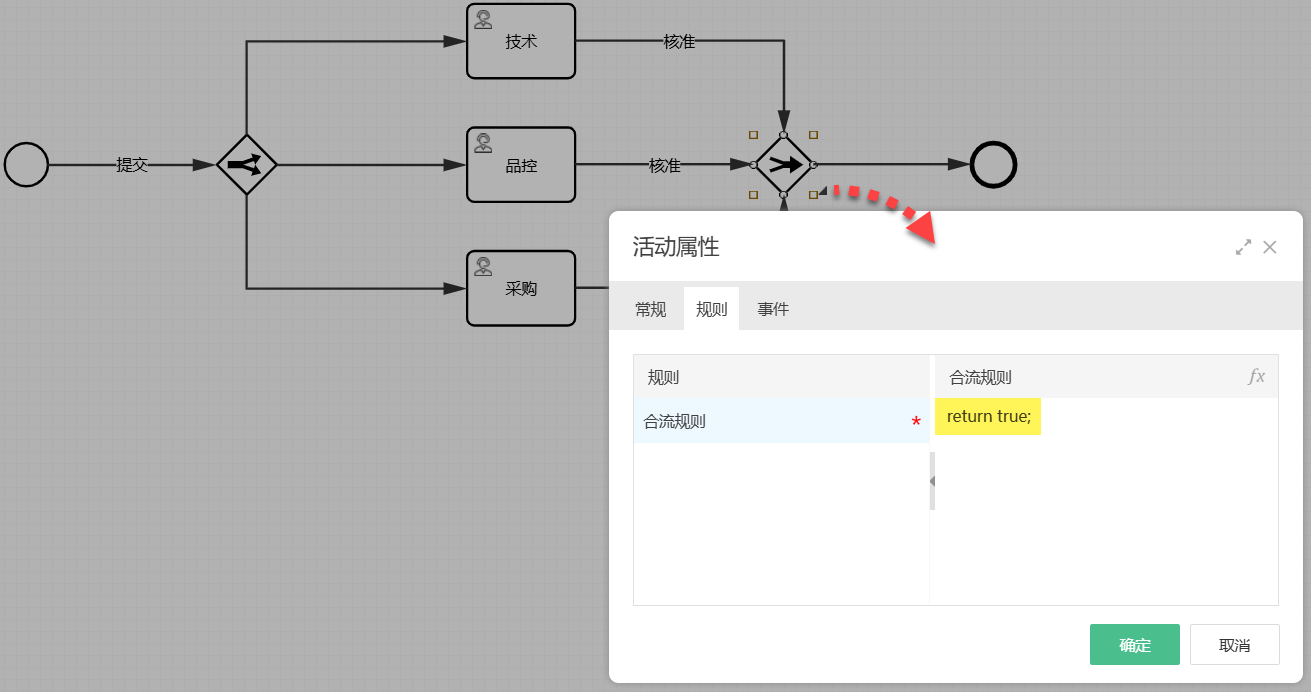

设置或签 ▲ 设置或签

  1. 保存流程。
  • 执行逻辑：只要有一条并行路径的审批节点完成审批，流程就会继续。

# 2.4 设置条件流转

  1. 打开分流网关到某个节点的连接线属性。
  2. 在 条件 页签中设置条件，例如：
    • 技术：无条件（默认执行）。
    • 品控：折扣 > 0.8（Convert.ToDecimal(FormRootRow["折扣"])>0.8）。
    • 采购：无条件（默认执行）。

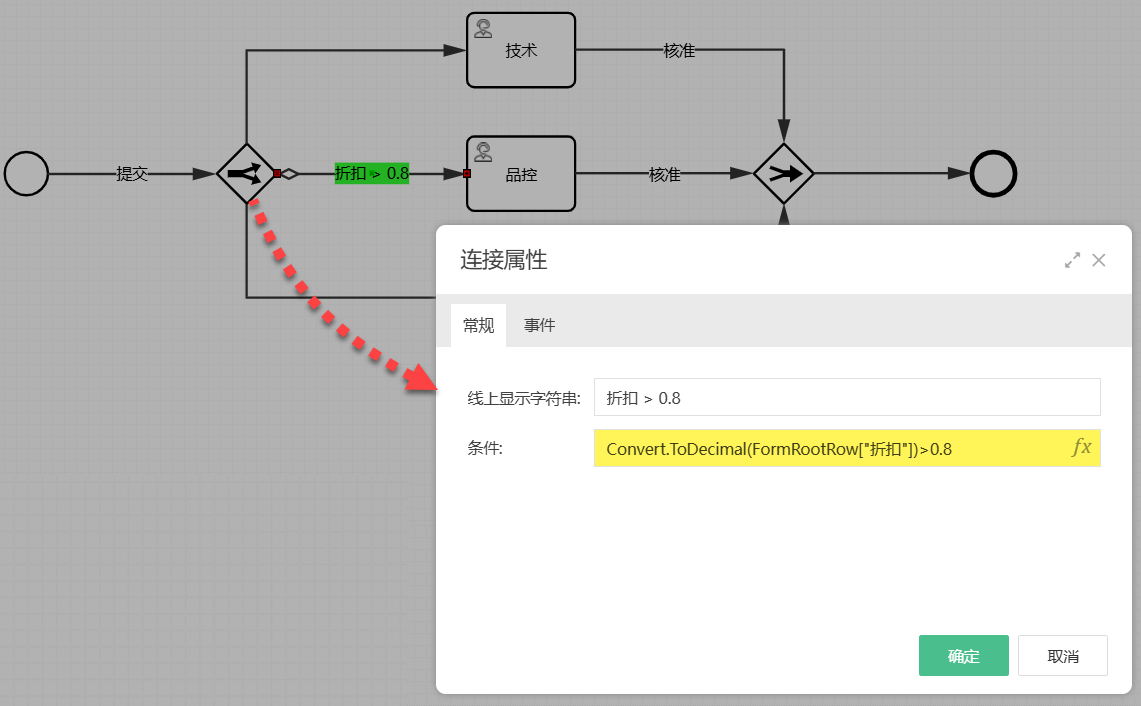

设置条件流转 ▲ 设置条件流转

  1. 保存流程。
  • 执行逻辑：
    • 如果折扣 ≤ 0.8，系统只会执行技术和采购。
    • 如果折扣 > 0.8，系统会执行技术、品控和采购。

# 三、 复杂场景的实现

# 3.1 部分签核

  • 需求：例如，80% 的审批节点完成审批后，流程继续。
  • 实现方法：
    1. 在合流规则中编写逻辑，统计已完成审批的节点数量。
    2. 如果已完成审批的节点数量达到 80%，返回 true。

# 3.2 特定角色优先签核

  • 需求：例如，总经理审批后直接继续流程，否则需要 80% 的审批节点完成审批。
  • 实现方法：
    1. 在合流规则中编写逻辑，检查总经理是否已完成审批。
    2. 如果总经理已完成审批，返回 true。
    3. 否则，统计已完成审批的节点数量，如果达到 80%，返回 true。

# 四、 平行签核的总结

类型 特点 适用场景
会签 所有并行路径的审批节点都需要完成审批 需要多个部门或角色同时审批的场景
或签 只要有一条并行路径的审批节点完成审批 只需要一个部门或角色审批即可继续流程的场景
条件流转 根据条件决定是否执行某条并行路径 某些情况下需要特定部门或角色审批的场景

# 五、 注意事项

  1. 合流规则的执行时机：
    • 每次有一条路径完成审批时，合流规则都会执行一次。
  2. 条件设置的准确性：
    • 确保条件设置正确，避免流程逻辑错误。
  3. 复杂逻辑的实现：
    • 对于复杂的合流规则，建议由资深开发人员编写代码。

# 六、 总结

  • 会签：所有并行路径的审批节点都需要完成审批。
  • 或签：只要有一条并行路径的审批节点完成审批，流程就会继续。
  • 条件流转：根据条件决定是否执行某条并行路径。

通过熟练掌握平行签核的实现方法，可以灵活设计流程，满足复杂的业务需求。
