# 流程输出

在流程设计中，将数据输出到第三方系统（如 SAP、数据库等）是一个常见的需求。本文将详细介绍如何通过ESB（企业服务总线）和内置集成组件实现数据输出。

# 1. 使用 ESB 输出数据到第三方系统

# 1.1 什么是 ESB？

  • 定义：ESB 是一种中间件，用于在不同系统之间传输和转换数据。
  • 适用场景：复杂的业务输出或跨多个系统的多步骤业务输出。

# 1.2 配置 ESB 输出

  1. 选择 ESB：
    • 在 ESB 输出流中，选择已配置好的 ESB（例如 SAP_订单输出）。

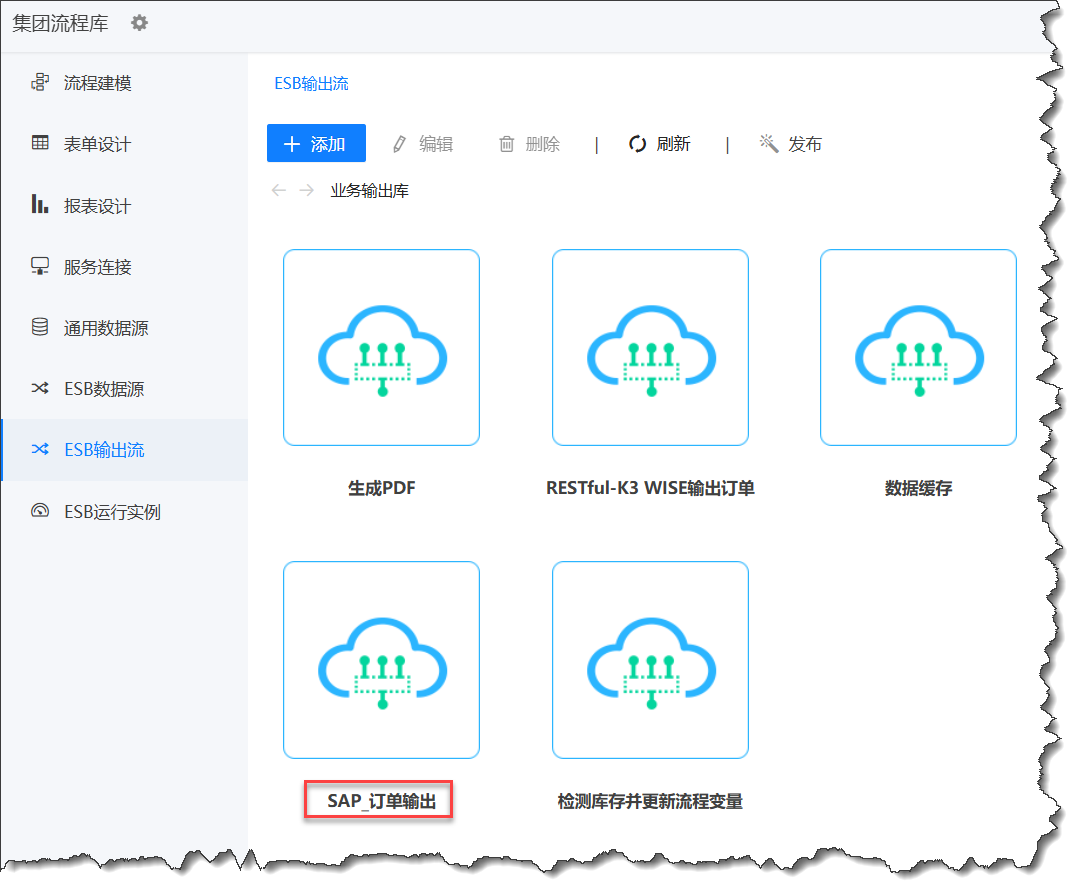

选择配好的ESB ▲ 选择配好的ESB

  1. 配置 ESB 节点：
    • 在 ESB 节点属性中，选择配置好的SAP连接，填写要调用的 BAPI（例如 BAPI_PO_CREATE）。

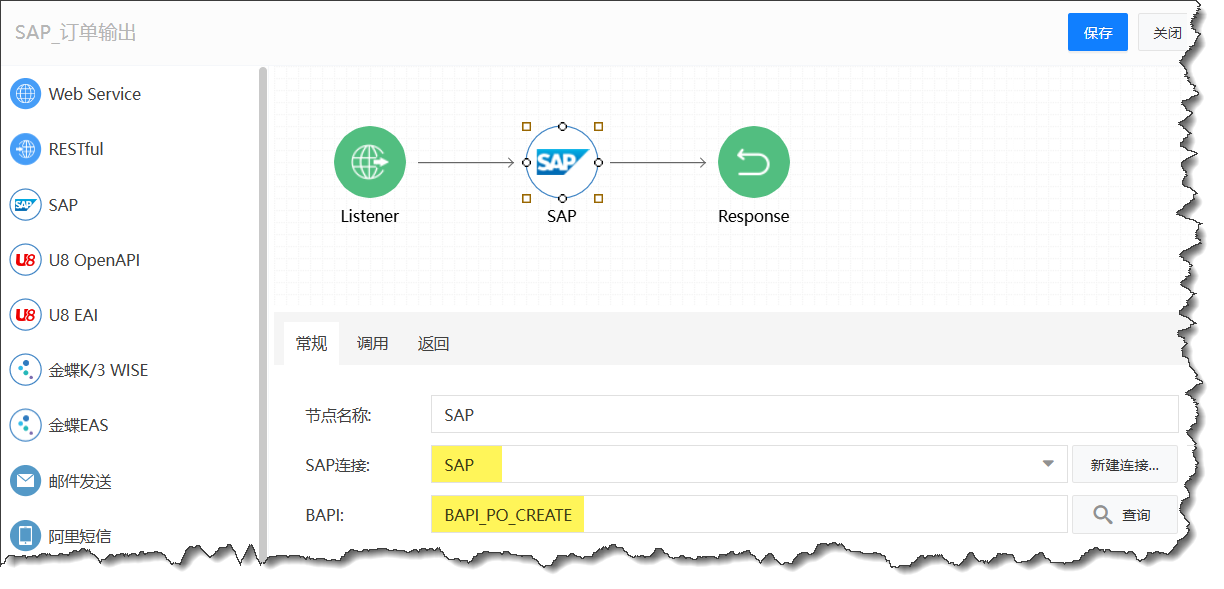

选择SAP连接，配置BAPI ▲ 选择SAP连接，配置BAPI

  • 在 调用 页签中，将 ESB 输入参数与 SAP 订单数据结构连线。

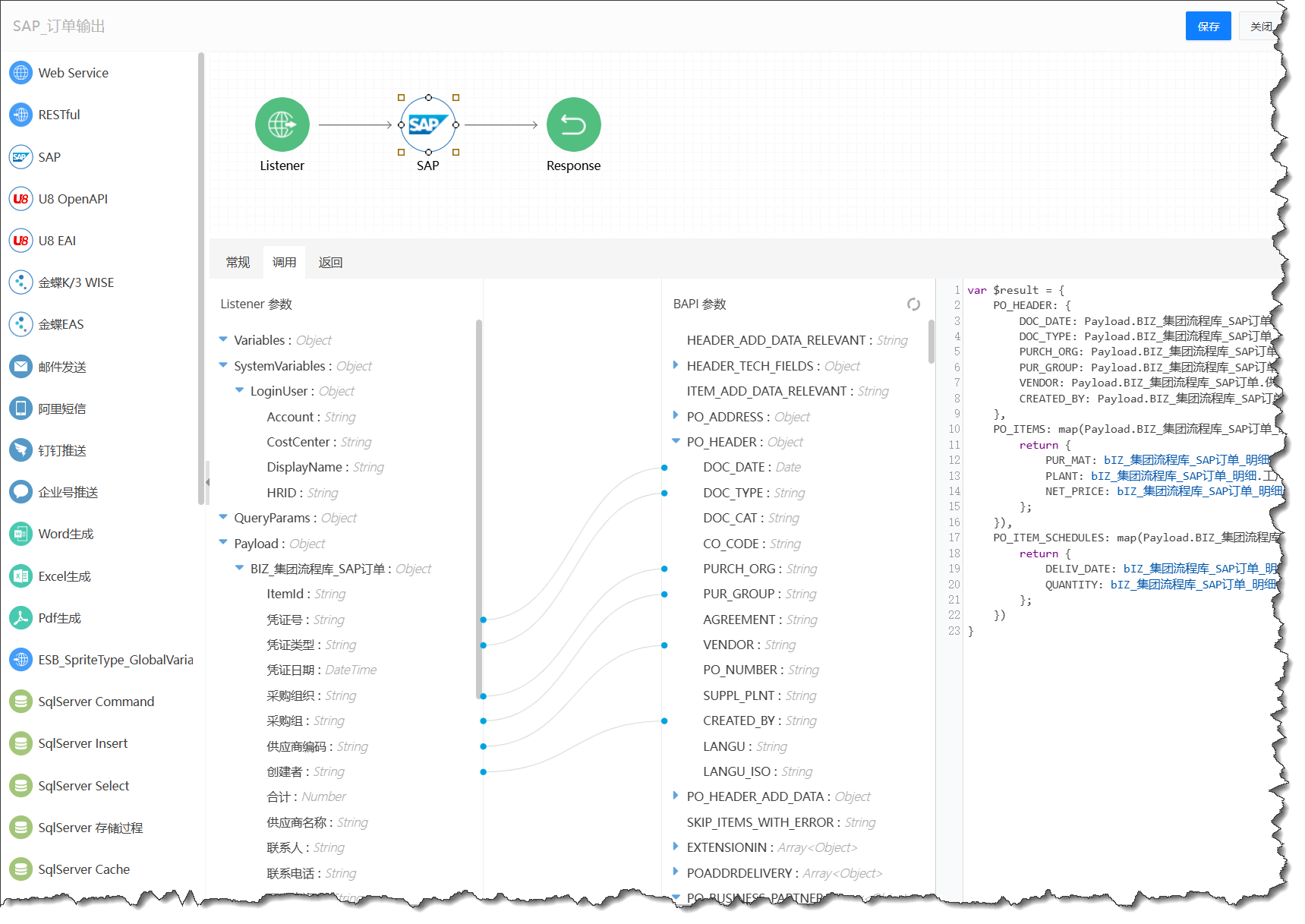

连线传参 ▲ 连线传参

  1. 保存并测试：
    • 保存 ESB 配置后，测试数据是否能够正确输出到 SAP。

# 1.3 在流程中调用 ESB

  1. 添加任务节点：
    • 在流程设计器中，拖拽一个任务节点到画布中。
    • 将任务节点类型改为 调用ESB。

添加任务节点 ▲ 添加任务节点

  1. 选择 ESB：
    • 在节点属性中，选择已配置好的 ESB（例如 SAP_订单输出）。

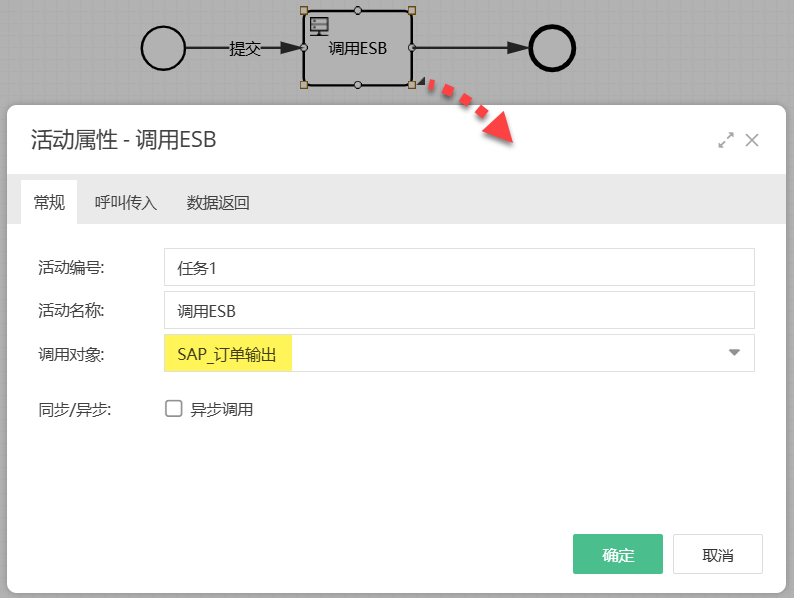

选择ESB ▲ 选择ESB

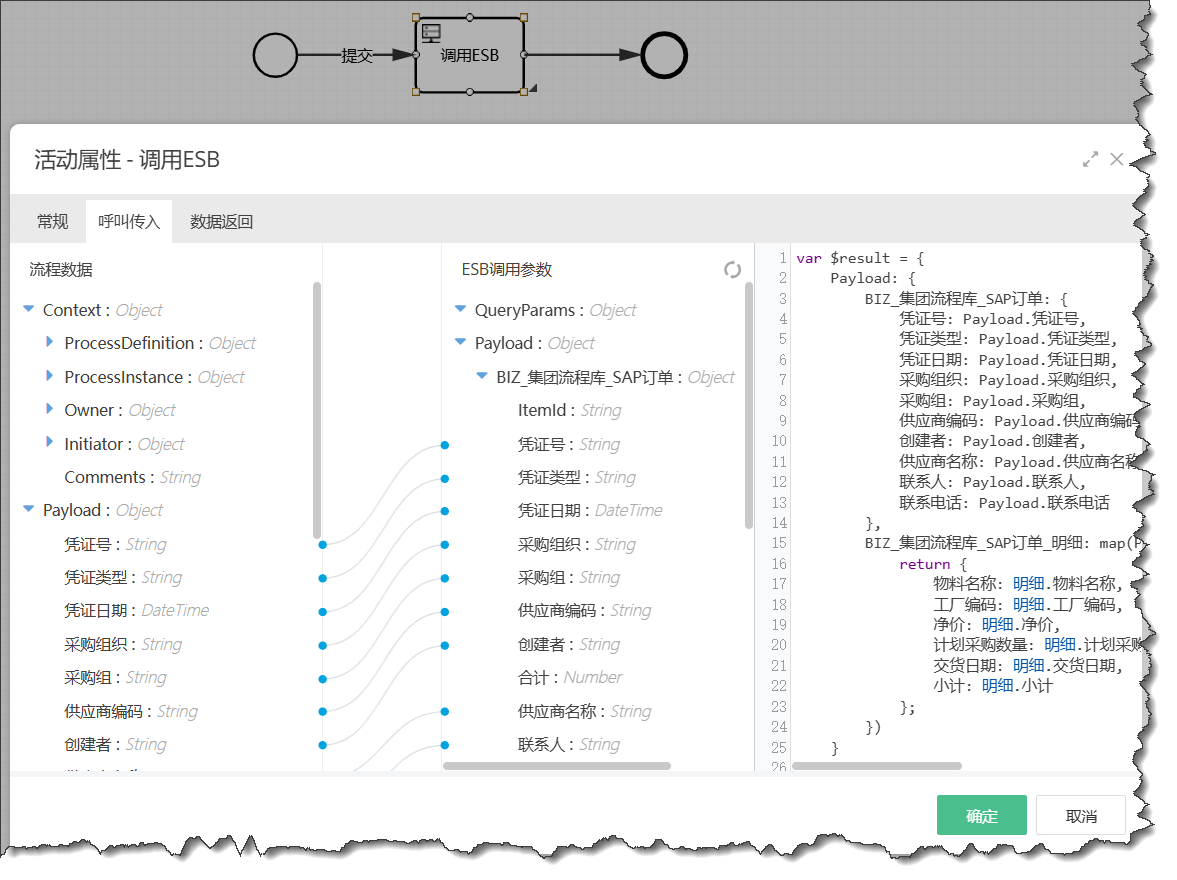

  1. 连线表单数据：
    • 在 呼叫传入 页签中，将流程数据与 ESB 参数连线。

连线传参 ▲ 连线传参

  1. 保存并测试：
    • 保存流程后，测试任务节点是否能够正确调用 ESB 并输出数据。

# 2. 使用内置集成组件输出数据

# 2.1 什么是内置集成组件？

  • 定义：流程中内置的简易集成组件，用于实现单步输出（如更新数据库状态）。
  • 适用场景：简单的单步输出，例如更新业务状态。

# 2.2 使用数据库更新组件

  1. 添加任务节点：
    • 在流程设计器中，拖拽一个任务节点到画布中。
    • 将任务节点类型改为 数据库更新/删除。

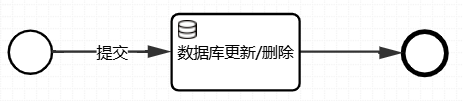

添加任务节点 ▲ 添加任务节点

  1. 配置 SQL：
    • 在节点属性中，输入 SQL 语句（例如 update orders set status='Finished' where orderId=@orderId）。

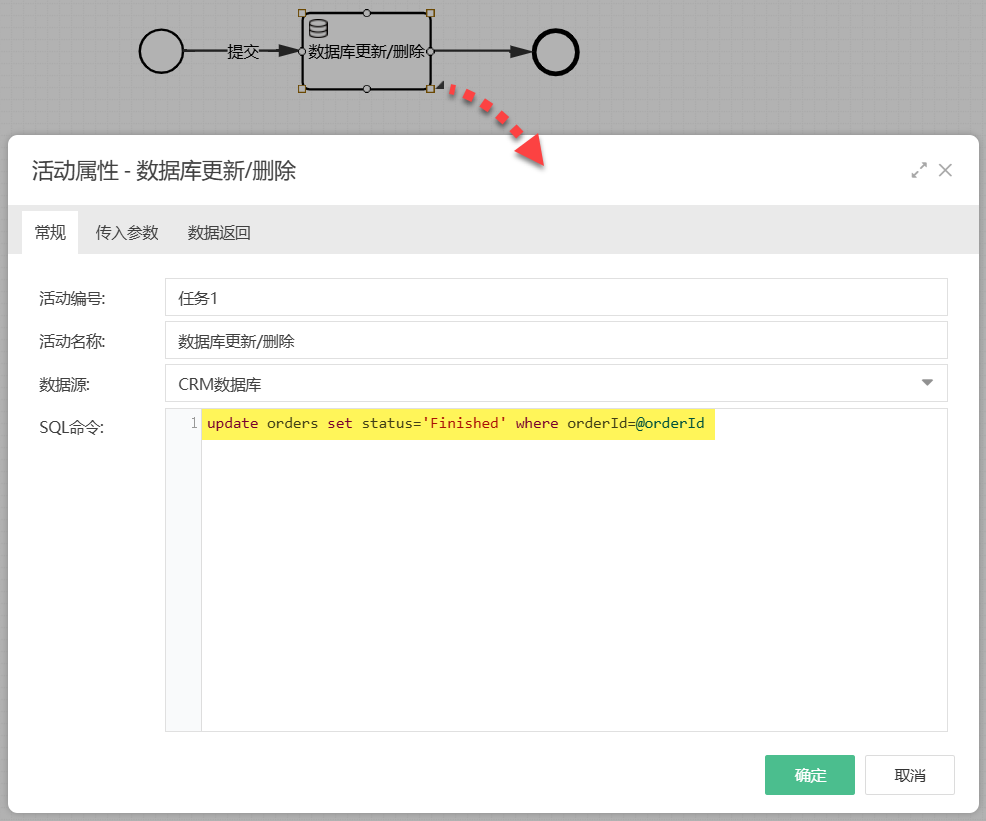

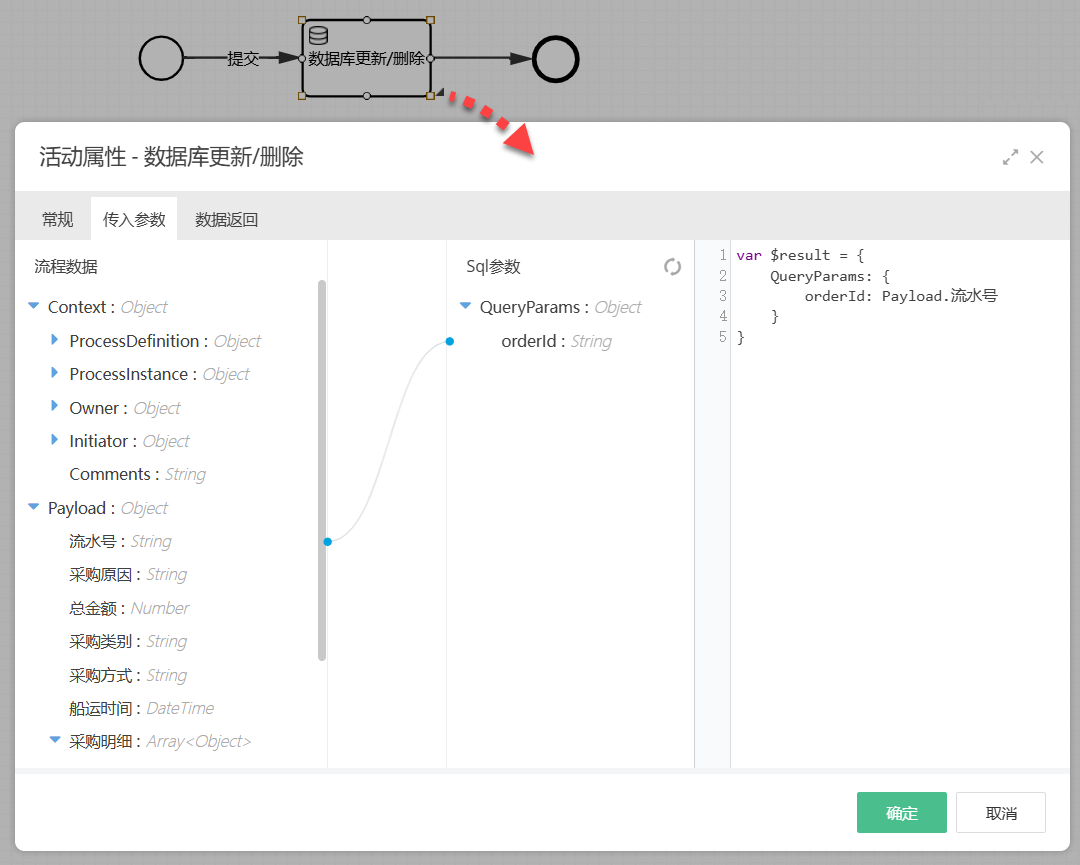

输入 SQL 语句 ▲ 输入 SQL 语句 - 3. 连线表单数据：

  • 在 传入参数 页签中，将流程数据与 SQL 参数连线。

连线传参 ▲ 连线传参

  1. 保存并测试：
    • 保存流程后，测试任务节点是否能够正确更新数据库状态。

# 2.3 使用 WebService 或 RESTful 组件

  1. 添加任务节点：
    • 在流程设计器中，拖拽一个任务节点到画布中。
    • 将任务节点类型改为 WebService 或 RESTful。

添加任务节点 ▲ 添加任务节点

  1. 配置连接和URL参数：
    • 在节点属性常规 页签中中，输入 WebService 或 RESTful 的连接和URL参数。

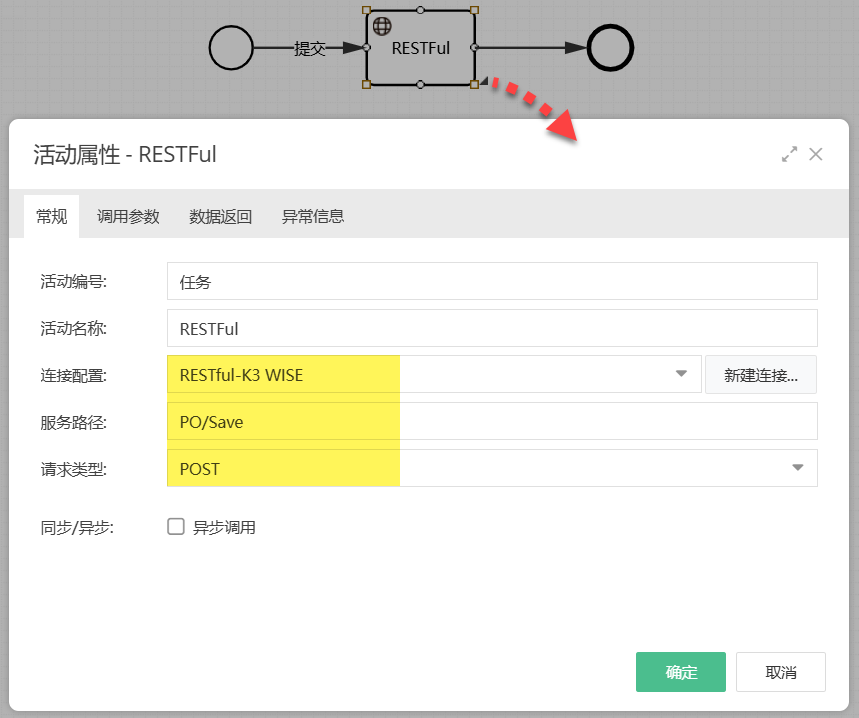

配置调用参数 ▲ 配置调用参数

  1. 连线表单数据：
    • 在 调用参数 页签中，将流程数据与调用参数连线。

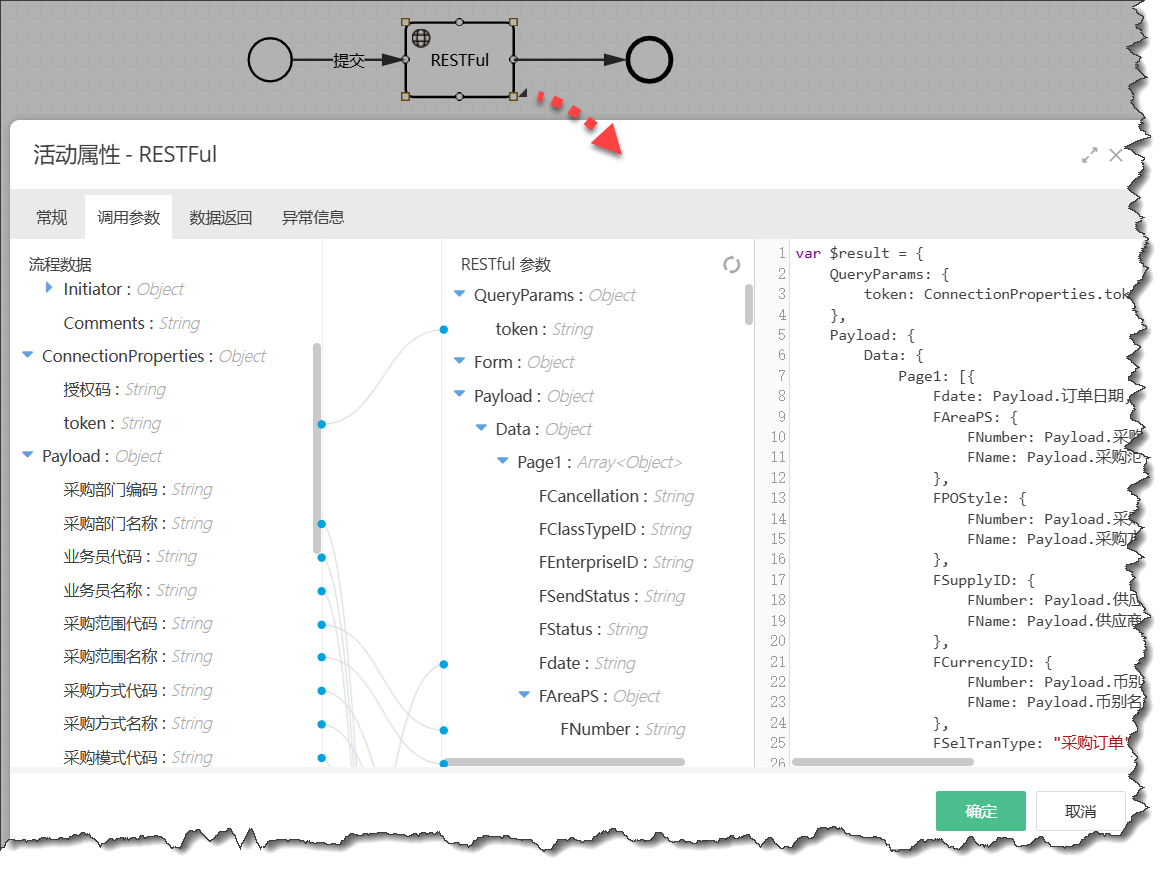

连线传参 ▲ 连线传参

  1. 保存并测试：
    • 保存流程后，测试任务节点是否能够正确调用 WebService 或 RESTful 接口。

# 3. 总结

  • ESB 输出：
    • 适用于复杂的业务输出或跨多个系统的多步骤业务输出。
    • 配置方法：选择 ESB，连线表单数据与 ESB 参数。
  • 内置集成组件：
    • 适用于简单的单步输出，例如更新数据库状态。
    • 配置方法：输入 SQL 或调用参数，连线表单数据。

通过熟练掌握 ESB 和内置集成组件的使用方法，可以灵活实现数据输出到第三方系统，满足复杂的业务需求。
